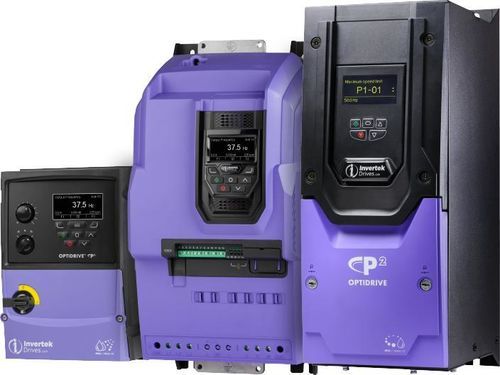

Синхронный вариатор скорости Optidrive P2

бесщеточныйиндукционныйтрехфазовый

Обзор
Высокопроизводительный частотный преобразователь, разработанный для тяжёлых промышленных применений. Обеспечивает гибкие варианты монтажа и ввода в эксплуатацию, интегрированные защиты и подключаемость для современных типов двигателей и систем управления.

Ключевые характеристики производительности

• Диапазон питающего напряжения: 200–600 В
• Фазы питания: однофазный и трёхфазный
• Выходная мощность: 0,75–250 кВт (1–400 HP)
• Возможность перегрузки: 150% на 60 секунд; 200% на 4 секунды

Основные функции

• Бездатчиковое векторное управление — до 200% крутящего момента с нулевой скорости для надёжного пуска и точного регулирования скорости при любых нагрузках
• Управление PM-двигателями — поддержка двигателей с постоянными магнитами
• Встроенный фильтр ЭМС — внутренний фильтр для сокращения затрат и времени на установку
• Встроенный тормозной транзистор — сокращает внешние компоненты и экономит место в шкафу
• Бездатчиковое векторное управление для нескольких типов двигателей:
  • Асинхронные двигатели (IM)
  • Двигатели с постоянными магнитами (PM)
  • Бесщёточные двигатели постоянного тока (BLDC)
  • Синхронные релуктационные двигатели (SynRM)
  • Линейные стартовые PM-двигатели (LSPM)
• Опции и ПО — внешние фильтры ЭМС, тормозные резисторы, входные дроссели, выходные фильтры и дополнительные варианты установки
• Совместимость с Optistick Smart — инструмент быстрого ввода в эксплуатацию
• Бортовые полевые шины: Modbus RTU и CAN в стандартной комплектации
• Связь: поддержка Bluetooth и NFC для мобильного/удалённого ввода в эксплуатацию

Варианты корпуса

• IP20 — компактные корпуса для монтажа в панель/шкаф; охватывают мощностные диапазоны до 250 кВт/400 HP; эксплуатация до 50 °C; монтаж через отверстия под ключ для быстрой установки; особенности: быстросъёмные клеммы, встроенная карточка подсказок и варианты монтажа на DIN-рейку/через отверстие под ключ
• IP55 — закрытые исполнение для промышленных сред; эксплуатация от -10 °C до 50 °C; обеспечивает стандартную перегрузку 150% на 60 секунд
• IP66 / NEMA 4X для наружного применения — наружный корпус из поликарбоната, пригодный для непосредственного монтажа на машину, пыленепроницаем и готов к мойке; платы с конформным покрытием и коррозионностойкий радиатор; радиатор с покрытием как стандарт для гигиенических/мойных применений; некоторые размеры имеют съемные клеммы и модули

Особенности безопасности и управления

• Safe Torque Off (STO) — для интеграции в схемы машинной безопасности, снижает количество механических защитных элементов и занимаемое пространство в шкафу
• Встроенная PLC-функциональность — программируемые логические функции, компараторы, таймеры, математические функции и функции, специфичные для привода; защита программы от несанкционированного копирования; полный контроль над входами/выходами привода
• Функции быстрого подключения — клеммы с подъёмным зажимом 5 мм с захвачивающими винтами и легко доступный EMC-разъединитель на соответствующих корпусах

Типичные области применения и преимущества

• Общая промышленная автоматизация, HVAC, насосы, конвейеры, пищевая и напитковая промышленность, моечные (washdown) среды и другие тяжёлые процессы
• Улучшенная энергоэффективность и управление процессом благодаря поддержке современных двигателей и продвинутым алгоритмам управления

Технические характеристики

• Семейство моделей: Optidrive P2
• Питающее напряжение: 200–600 В
• Фазы входа: однофазный и трёхфазный
• Диапазон выходной мощности: 0,75–250 кВт (1–400 HP)
• Классы перегрузки: 150% на 60 с; 200% на 4 с
• Управление двигателем: бездатчиковое векторное управление, управление PM-двигателями; поддерживает IM, PM, BLDC, SynRM, LSPM
• Интегрированные функции: встроенный фильтр ЭМС, встроенный тормозной транзистор, Safe Torque Off (STO)
• Связь: Modbus RTU и CAN на борту; Bluetooth и NFC для ввода в эксплуатацию
• Классы корпусов: IP20 (панель), IP55 (промышленные закрытые), IP66 / NEMA 4X (наружные, пыленепроницаемые, готовые к мойке)
• Экологические/механические: IP66 блоки из поликарбоната, платы с конформным покрытием и радиатор с покрытием для washdown/гигиенических применений
• Средства монтажа: быстросъёмные клеммы, крепления с отверстием под ключ, съёмные модули/клеммы, интегрированное управление кабелями, многоязычный TFT-дисплей и опции клавиатуры Ручной/Авто
