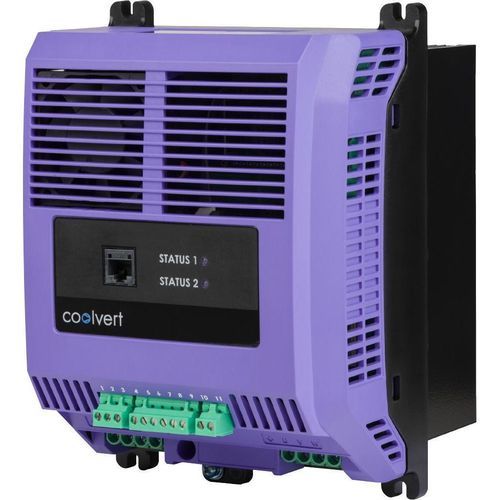

Синхронный вариатор частоты

бесщеточныйиндукционныйтрехфазовый

Обзор
Частотный преобразователь, разработанный для BLDC ротационных и спиральных (scroll) компрессоров, доступен в четырёх корпусных исполнениях до 75 A. Подходит для приложений в холодильной технике, тепловых насосах и приводах компрессоров HVAC.

Краткая характеристика привода
Питающее напряжение: 200 – 480 V
Фазы питания: однофазный и трёхфазный ввод
Выходная мощность: 1,5 – 40 кВт / 2 – 50 HP

Управление двигателем

• Бесдатчиковое векторное управление для всех типов двигателей
• Совместимые типы двигателей: IM (Induction Motor) IE2, IE3, IE4 & IE5; AC Permanent Magnet (PM); Brushless DC Motor (BLDC); Synchronous Reluctance Motor (SynRM); Line Start PM (LSPM)

Функции и возможности

• Мирового класса управление двигателем, обеспечивающее точное и надёжное управление для двигателей IE2–IE5
• Несколько вариантов монтажа: Through-panel, Back-plate, Cold-plate (cold-plate для небольших панелей)
• Требуемый зазор вокруг привода всего 78 мм (подходит для компактных шкафов)
• Соответствие EN 61000-3-2 / EN 61000-3-12 без внешнего оборудования
• Диапазон рабочей температуры: -20°C до +60°C
• Открытая подключаемость: Modbus RTU (RS485) на съемных винтовых клеммах; съемные клеммы для простоты установки и обслуживания
• Управление на клеммах: цифровой вход – Пуск/Стоп; аналоговый вход – задание скорости / PI-обратная связь; релейный выход – индикация состояния
• Опции удалённой клавиатуры: Optipad (многоязычная)
• Передача и настройка параметров: Optistick Smart
• Функция Safe Torque Off (STO) – SIL 3
• Не требуется снимать переднюю крышку для программирования привода (повышает надёжность)

Соответствие и одобрения

• Пониженные гармоники в соответствии с EN 61000-3-2 (для приводов с однофазным входом) и EN 61000-3-12 (для приводов с трёхфазным входом)
• Глобальное соответствие: cUL UL 61800-5-1; STO - SIL 3 TUV Rheinland; EMC - EN 61800-3 (соответствие C1); Harmonics EN 61000-3-2 / EN 61000-3-1

Применение и отрасли

• Разработан для приводов компрессоров и тепловых насосов
• Отрасли применения: холодильная техника и связанные HVAC/компрессорные приложения

Характеристики / технические спецификации

• Наименование продукта / серия: Optidrive Coolvert
• Питающее напряжение: 200 – 480 V
• Фазы питания: однофазный и трёхфазный ввод
• Диапазон выходной мощности: 1,5 – 40 кВт (2 – 50 HP)
• Доступные размеры корпуса: 4 размера, до 75 Ампер
• Управление двигателем: Бесдатчиковое векторное управление; совместим с IM, PM, BLDC, SynRM, LSPM
• Монтаж: Through-panel, Back-plate, Cold-plate (доступна версия cold-plate)
• Зазор: требуется 78 мм вокруг привода
• Рабочая температура: -20°C до +60°C
• Подключение: Modbus RTU (RS485) на съемных винтовых клеммах; аналоговые и цифровые входы/выходы; релейные выходы
• Безопасность: STO (Safe Torque Off) – SIL 3
• Установка и обслуживание: съемные клеммы; для программирования не требуется снимать переднюю крышку
• Соответствие: EN 61000-3-2 / EN 61000-3-12; EN 61800-3 (C1); UL 61800-5-1; TUV Rheinland STO SIL 3; Harmonics EN 61000-3-2 / EN 61000-3-1
• Производство: разработано и произведено в Великобритании
• Гарантия: До 5 лет гарантии на Optidrives (в соответствии с указанием)
