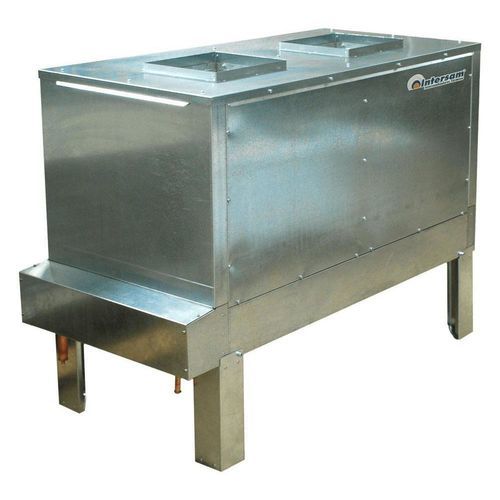

Конденсатор с центробежным вентилятором ICC e ICCI

из медикоммерческийдля промышленности

Применение и модели
Эти центробежные конденсаторы с прямым приводом предназначены для установки на открытом воздухе, в подвалах или в машинных отделениях, где требуется давление воздуха, компенсирующее потери давления в воздуховодах. Intersam предлагает серии ICC и ICCI. В каждой серии доступны разные модели в зависимости от количества и характеристик воздуховодов. Модульная конструкция позволяет поставлять агрегаты, адаптированные к требованиям конкретной установки, с возможностью направления воздушного потока в разные стороны.

Конструкция и модульность
Внешняя конструкция выполнена из независимых оцинкованных листовых модулей для каждого вентилятора, что обеспечивает компактную и жесткую конструкцию, способствующую снижению вибраций. Все детали и панели снимаются для облегчения обслуживания двигателей. Выход воздуха настраиваемый, поэтому агрегат можно устанавливать вертикально или горизонтально с помощью крепежных кронштейнов.

Конденсаторные змеевики и рама
Змеевики конденсатора изготовлены из медной трубы 1/2 in с гофрированными алюминиевыми ребрами, шаг ребер 2,1 мм. Змеевики установлены внутри конструкции, что обеспечивает компактность и прочность агрегата. Рама выполнена из оцинкованного листа и оснащена защитными воротниками. Медные коллекторы оснащены зарядными/сервисными клапанами для герметичной установки.

Вентиляторы и моторы
Вентиляторы — центробежные с двойным всасыванием, с мотором прямого привода на валу рабочего колеса. Коммерческая серия (ICC) поставляется с прямым приводом; промышленная серия (ICCI) — с шкивами. Моторы могут быть однофазными 220 V / 50 Hz или трехфазными 230–400 V / 50 Hz. Вся конструкция устанавливается на короб с антивибрационной системой. Моторы подключаются к герметичной общей коробке соединений, соответствующей степени защиты IP-55.

Экология и хладагенты
Установки совместимы с экологичными хладагентами. На производстве применяются практики переработки материалов и контроля потребления ресурсов (вода, масло, энергия) для снижения воздействия на окружающую среду.

Характеристики / Технические характеристики

• Серии: ICC и ICCI
• Применение: наружная установка, подвалы или машинные помещения
• Тип: центробежные конденсаторы с прямым приводом
• Змеевики: 1/2 in медная труба с гофрированными алюминиевыми ребрами
• Шаг ребер: 2,1 мм
• Рама: оцинкованный лист, независимые модули на каждый вентилятор
• Медные коллекторы с зарядными/сервисными клапанами для герметичной установки
• Змеевики вставлены внутрь конструкции для компактности и прочности
• Вентиляторы: центробежные, двойной впуск
• Привод: прямой привод (ICC) / шкивы (ICCI)
• Варианты двигателей: однофазные 220 V / 50 Hz или трехфазные 230–400 V / 50 Hz
• Монтаж: вертикально или горизонтально с крепежными кронштейнами
• Антивибрационная установка и герметичная коробка соединений по IP-55
• Съемные детали и панели для облегчения обслуживания
