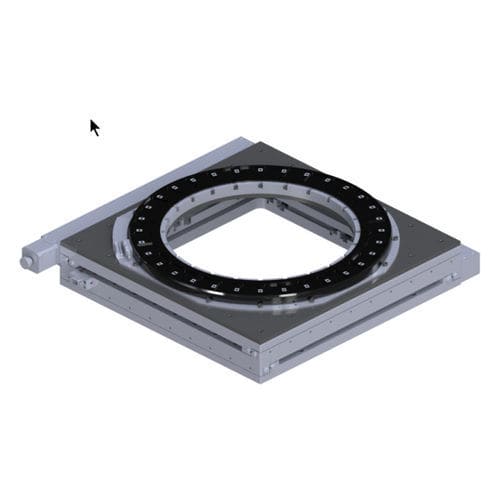

Координатный стол XY XY-OF-300x300J

ротационныймеханизированныйэлектрический

Описание
XY-ротационная платформа с открытой рамой и низким профилем, разработанная для обработки пластин (wafer) и точного автоматизированного позиционирования в полупроводниковом производстве. XY-привод установлен сбоку, а большая центральная сквозная втулка на вращающейся платформе обеспечивает свободный доступ к пластине с обеих сторон. Система может поставляться с различными отверстиями и ходами.

Основные характеристики

• Модель XY-платформы: XY-OF-300x300J
• Модель поворотной платформы: ACR-335UT
• Диаметр отверстия: 335 mm
• Ход (X × Y): 300 × 300 mm
• Вращение: неограничено
• Линейное разрешение: стандарт 5 µm; опция 1 µm (с линейным энкодером)
• Угловое разрешение: 1 arc-sec
• Грузоподъёмность: 20 kg
• Сквозное отверстие (open center): 20 mm
• Скорость: до 40 м/с (шаговый), до 80 м/с (серво)
• Угловая скорость: 100 rpm
• Привод (XY): шарико-винтовой
• Привод (ротация): direct drive
• Варианты двигателей: шаговый, серво, с энкодером

Характеристики и опции

• Высокоточное позиционирование с опциональным линейным энкодером 1 µm
• Неограниченное вращение с разрешением 1 arc-sec для тонкой угловой настройки
• Выбор конфигураций двигателя и привода в зависимости от требований по скорости или крутящему моменту
• Возможна кастомизация отверстия и хода под размер пластин и оборудование процесса

Применение

• Обработка пластин и выравнивание при литографии на фабриках полупроводников
• Точная сборка, инспекция и метрология
• Автоматизированные установки pick-and-place и тестирования

Информация для заказа
Стандартная конфигурация включает перечисленные модели и приводы. Для заказа нестандартных отверстий, ходов, опций энкодера и поддержки интеграции свяжитесь с поставщиком.
