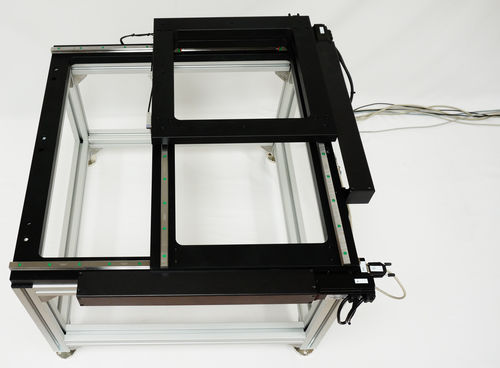

Система позиционирования с большим отверстием XY-OF-S300x300-A300x300JXYлинейнаядля контроля полупроводниковых пластин и метрологии
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- XY
- Конструкция
- линейная
- Место применения
- для промышленности, для контроля полупроводниковых пластин и метрологии, для лабораторного применения, для чистого помещения, для оптики, для погрузки/разгрузки полупроводниковых пластин, для печатных плат, для сканеров, для испытаний
- Другие характеристики
- компактная, высокоточная, с линейным двигателем, высокое разрешение, сервопривод, с шаговым двигателем, с сервоприводом, быстрая, с большим отверстием, с ходовым винтом
- Повторяемость
5 µm
- Нагрузка
30 kg
(66,14 lb)- Ход
300 mm
(11,81 in)- Скорость
40 mm/s, 80 mm/s
Описание
Низкопрофильные XY-штативы с открытой рамой предназначены для широкого спектра автоматизированного точного позиционирования в приложениях на базе микроскопов. Приводной механизм расположен на боковой стороне устройства и обеспечивает свободный проход по двум осям, позволяя свету или объектам проходить через центр перемещения.
ОТКРЫТАЯ РАМА 300x300 мм АПЕРТУРА ОСТАЕТСЯ НЕОБСТРАИВАЕМОЙ В ТЕЧЕНИЕ ВСЕГО ШАГА XY STAGE
Модель - Единица измерения -
XY-OF-S300x300-A300x300J
Ход XY - мм - 300x300
Вывод винта - 4 мм
Диафрагма - мм - 300x300 беспрепятственно во всем диапазоне перемещения
Столешница - мм - 400x400
Высота - мм 140
Люфт - микрон - 5
Разрешение (переводное) - микрон - 1
Двигатель NEMA17 - - -
шаговый, шаговый/энкодер, серво/энкодер
Повторяемость - микрон - 5
Грузоподъемность - кг - 30
Вес стола - кг - 45
Максимальная скорость - мм/сек 80 с серводвигателем 40 с шаговым двигателем
---
