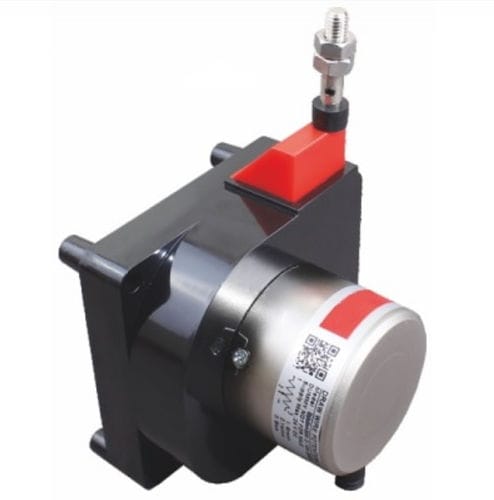

Инкрементальный энкодер с кабелем LCS02

оптическийс цифровым выходомиз пластика

Резюме
Тросовый датчик положения типа инкрементального оптического энкодера, разработан для больших ходов и точных инкрементных измерений. Выходы: Push-pull, TTL line driver или HTL line driver.

Основные характеристики

• Технология: инкрементальный оптический энкодер
• Диапазон измерений: 500, 1000, 1500, 2500, 3000, 3500, 3600 мм
• Разрешающая способность: инкрементная 50 µm или 25 µm
• Выход: TTL или HTL line driver; сигналы A, B, Z (A/,A, B/,B, Z/,Z)
• Простота монтажа

Описание
LCS02 — тросовый датчик положения, использующий инкрементальную оптическую измерительную технологию для отслеживания хода троса и выдачи цифрового сигнала энкодера. Датчик обеспечивает длительный срок службы и применим в различных промышленных областях.

Характеристики / Технические спецификации

• Технология: инкрементальный оптический энкодер
• Диапазоны измерений: 500–3600 мм (доступные версии: 500, 1000, 1500, 2500, 3000, 3500, 3600 мм)
• Разрешение: 50 µm или 25 µm (инкрементное); дополнительные указания: 0,1 mm/ppr – 0,2 mm/ppr
• Выходные сигналы: A, B, Z (или A/,A, B/,B, Z/,Z)
• Типы сигналов: Push-pull, TTL line driver, HTL line driver
• Питание: 8–24 VDC, 5 VDC или 5–30 VDC
• Потребление: <40 mA (при 24 VDC)
• Электрическое подключение: выходной кабель (стандарт 2,5 м)
• Степень защиты: IP54
• Корпус: алюминий / сталь / ABS-пластик
• Рабочая температура: -20 до 80 °C
• Температура хранения: -30 до 90 °C
• Механический ресурс: длительный срок службы
• Опции: индикатор, передатчик, калибровка (сертификат COFRAC или эквивалент)

Опции и аксессуары

• Интегрированные индикаторные модули
• Аналоговые или цифровые передатчики
• Индивидуальные длины кабеля и типы разъемов
• Сертификат калибровки (COFRAC или эквивалент)

Применения

• Линейное измерение положения на станках и производственных линиях
• Исполнительные механизмы и гидравлические/пневматические цилиндры
• Конвейеры и системы подачи/обработки
• Испытательные стенды и измерительное оборудование
