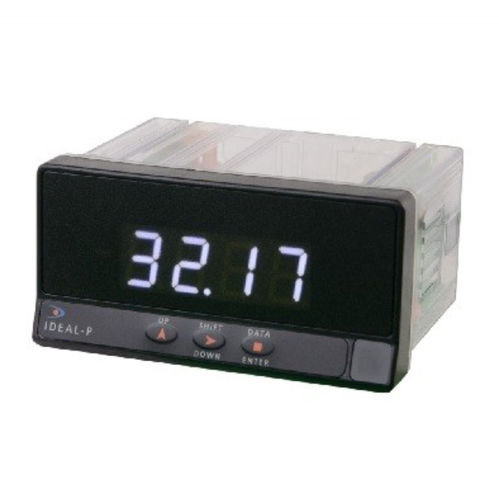

Табло LED IDEAL-P

цифровоес 4 цифрамидля датчика

Описание
Панельный индикатор IDEAL-P серии KOSMOS — универсальный многофункциональный настраиваемый цифровой индикатор для считывания и передачи технологических и температурных сигналов. Отображает входные величины на 4 разрядах с десятичной точкой в требуемых инженерных единицах. Диапазон отображения можно программировать с клавиатуры или автоматически по сигналу на входе. Устройство включает вспомогательное питание 24 Vdc для датчиков, релейный выход и аналоговый выход 4-20 мА.

Основные функции

• Дисплей: 4 разряда с десятичной точкой, высота разряда 14 мм, диапазон отображения -9999 до 9999, индикатор знака слева от старшего разряда.
• Процессные входы: ±10 В, ±200 В, ±20 мА.
• Входы температуры: Pt100 и термопары (типы J, K, T, N).
• Выходы: 1 х SPDT реле (8 A при 250 Vac); 1 аналоговый выход 4-20 мА (копирование), генератор задания.
• Питание датчиков: встроенное вспомогательное питание 24 Vdc.
• Пользовательский интерфейс: клавиатура из 3 клавиш для конфигурации через отдельные меню и подсказки по программированию.
• Программирование: настройка диапазона отображения с клавиатуры или автоматически по входному сигналу.

Применение
Предназначен для промышленных приложений по измерению и передаче технологических и температурных сигналов, монтаж на панель для локального мониторинга и управления.

Характеристики / технические спецификации

• Модель: IDEAL-P (серия KOSMOS).
• Процессные входы: ±10 В, ±200 В, ±20 мА.
• Входы температуры: Pt100, термопары J, K, T, N.
• Релейный выход: 1 x SPDT, 8 A @ 250 Vac.
• Аналоговый выход: 4-20 мА (копирование) и функция генератора задания.
• Питание датчиков: 24 Vdc доступно на выходе.
• Дисплей: 4 разряда + десятичная точка, высота 14 мм, диапазон -9999 до 9999, индикатор знака.
• Клавиатура: 3 клавиши для конфигурации и меню.
• Режимы программирования: локальная клавиатура или прямая активация по сигналу.
