Колориметры изображений LumiTop 4000 и LumiTop 2700 компании Instrument Systems используются вместе со спектрорадиометром CAS для измерения яркости и однородности цвета дисплеев на производственной линии. Они также включают фотодиод, таким образом, сочетая в себе преимущества трех различных типов измерительных приборов:
- непревзойденная точность измерения спектральных пятен
- Возможности анализа колориметрии визуализации
- временное разрешение фотодиода.
Запатентованная оптическая конструкция позволяет проводить одновременное измерение всех трех датчиков за один снимок. Точное спектральное измерение используется в качестве эталона в реальном времени и передается на всю площадь дисплея камеры. Это позволяет сократить время измерения и провести все необходимые оптические испытания на одной испытательной станции.
LumiTop доступен в двух основных версиях:

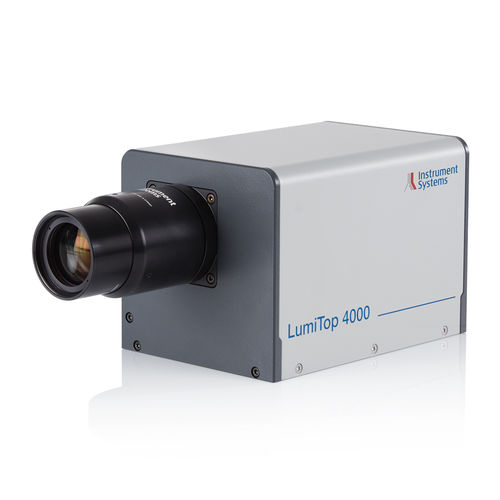

- LumiTop 4000 с 12 МП RGB сенсором (CMOS)
- LumiTop 2700 с 6 МП RGB сенсором (CCD)
LumiTop 4000 как усовершенствование LumiTop 2700 может обнаруживать и анализировать еще более мелкие дефекты и неоднородности, а в сочетании с объективом 100 мм позволяет проводить анализ по одному пикселю (ограниченное поле зрения). Благодаря триггеру HW он также подходит для приложений с временными процессами измерения (например, оптические испытания µLED пластин). Режим высокой яркости расширяет динамический диапазон, особенно при использовании модулированных дисплеев и источников света (например, OLED-дисплеев).
---
