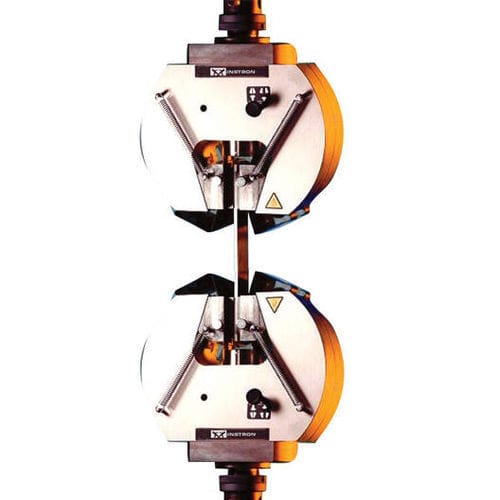

Пневматический захват 2716 series

параллельныйкомпактныйплоский

Пневматические клиновые захваты имеют открытую переднюю часть, что облегчает загрузку больших образцов. В этой серии могут размещаться круглые образцы диаметром до 60 мм (2,36 дюйма) и плоские образцы толщиной до 70 мм (2,75 дюйма). Компактная конструкция этих пневматических клиновых захватов обеспечивает оптимальное использование испытательной площади при установке на напольные модели испытательных систем Инстрон. Специально подходящие для промышленных условий, где может присутствовать пыль и металлическая стружка, эти захваты имеют защитные пылезащитные крышки, которые легко устанавливаются на торцы для защиты движущихся поверхностей. Дополнительная переходная пластина обеспечивает эффективный способ установки дополнительных нагрузочных струн для испытаний меньшей мощности без демонтажа захвата большего размера В захватах 2716-110 и 2716-120 торцевые поверхности, используемые для круглых образцов, по своей конструкции имеют уменьшенную площадь в центре, что снижает их способность поглощать высокую энергию разрыва без разрушения. В данном захвате используется конфигурация с раздвоенными гранями, которая позволяет рассеивать энергию разрыва без повреждения граней. В захватах W-5180 и W-5190 значительное увеличение размеров позволяет использовать цельную поверхность захвата.
