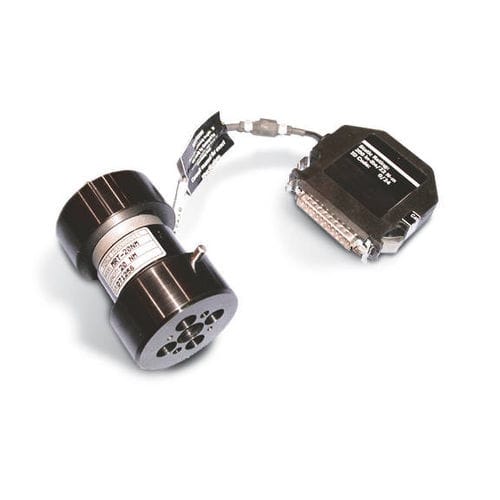

Датчик силы скручивания 55MT series

тип кнопкаемкостныйминиатюрный

Торсионные камеры для использования с торсионными рамами серии 55MT доступны в нескольких вариантах емкости в зависимости от модели рамы. Ячейки меньшей емкости расширяют диапазон работы машины и увеличивают функциональность испытательной рамы серии 55MT. Для модели 55MT1 торсионные ячейки представляют собой миниатюрные преобразователи крутящего момента реакции. Эти ячейки очень малы, обладают превосходной линейностью и повторяемостью. Все элементы используют одну и ту же схему крепления, поэтому взаимозаменяемость крепежных элементов не представляет проблемы (вес крепежных элементов может быть фактором для элементов с усилием 2 дюйма-фунта). Эти ячейки поставляются со встроенными монтажными пластинами и пластинами защиты от перегрузки, которые используются для установки основной ячейки на рамах 55MT1. Это не только обеспечивает защиту ячейки, но и позволяет очень быстро переходить от основной ячейки к ячейке низкого диапазона. В более крупных рамах 55MT2 и 55MT20 ячейки представляют собой фланцевые преобразователи крутящего момента реакции. Это обеспечивает более высокую устойчивость к изгибающим моментам. Ячейка имеет высокую жесткость при кручении и низкую конечную чувствительность. Все ячейки для конкретной рамы используют стандартную круговую схему крепления, поэтому ячейки крепятся к раме с помощью того же оборудования, что и основная ячейка. Дополнительные адаптеры не требуются, так как все существующие крепления крепятся к ячейкам меньшей емкости так же, как и к основной ячейке. Все торсионные камеры преобразуют вращательное движение в электрический сигнал, отражающий возникающий крутящий момент. При необходимости испытания образцов меньшего размера можно добавить ячейки малой емкости, чтобы увеличить рабочий диапазон машины.
