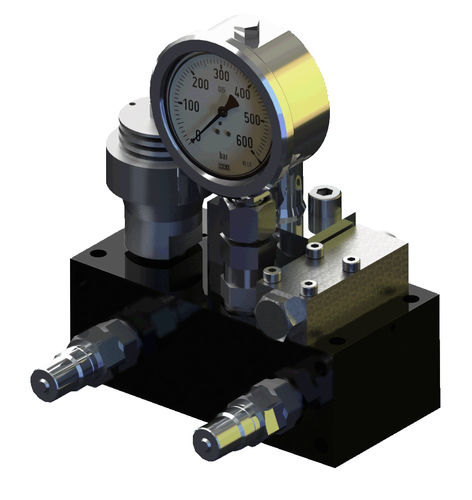

Блок ручной муфты
Двойное действие, макс. 400 бар
- Интегрированные элементы безопасности
- Отсоединение при сохранении давления в системе
- Монтаж манифольда
- Кольцо круглого сечения и резьбовое соединение
Соединительный узел используется, когда приспособление устанавливается вручную
отделенный от генератора давления.
Данное устройство должно работать исключительно в режиме двойного действия.
Рекомендации по применению:
Соединительный узел оснащен различными устройствами
варианты подключения.
Он может быть прикреплен с помощью кольцевого разъема в нижней части корпуса
или сзади с помощью G1/4 или кольца круглого сечения.
В комплект поставки входят все уплотнительные и запорные элементы.
В качестве напорной среды мы рекомендуем использовать гидравлическое масло
в соответствии с DIN 51524 (HL, HLP).
Порядок действий для натяжения устройства:
- Соединительная муфта - вручную через порт "A+B"
- Создание давления при "A" до тех пор, пока все зажимы не будут зажаты
элементы возбуждаются и нужна система
давление достигнуто.
- Хватит нагнетать давление
- Отсоедините вручную
Разблокировка зажима
- Соединительная муфта - вручную через порт "A+B"
- Создание давления на "B" до тех пор, пока все зажимы не будут зажаты
элементы убираются.
С повышением давления в точке "B" двойной обратный клапан имеет вид
освобождается и выполняется перетекание в порт "А".
- Перестань давить.
---
