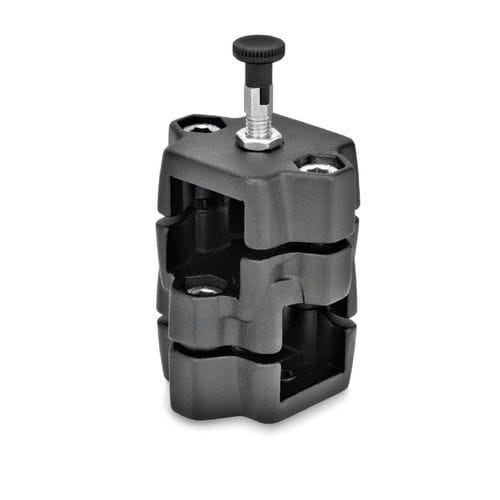

Профильный соединитель литой под давлением KM.R

Крестообразные запорные скользящие узлы KM.R из литого под давлением алюминия имеют разъемные точки зажима и отверстия в скользящих узлах, обработанные методом резания. Отверстия смещены в плоскости и расположены под углом 90°. Вместе с направляющей трубой отверстие скользящего узла образует прочный квадратный направляющий механизм, который можно регулировать и зажимать для обеспечения малого люфта. С помощью индексирующих плунжеров или пружинных плунжеров в верхней части возможно многократное быстрое и легкое перемещение в позиции вдоль квадратной конструкционной трубы с отверстиями. В зависимости от конструкции, перемещаемая деталь крепится к скользящему узлу или сам скользящий узел устанавливается на месте использования таким образом, чтобы весь стопорный узел перемещался вместе. В местах завинчивания винты с внутренним шестигранником или регулируемые рычаги уменьшают размер отверстия скользящего блока или точки зажима. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
