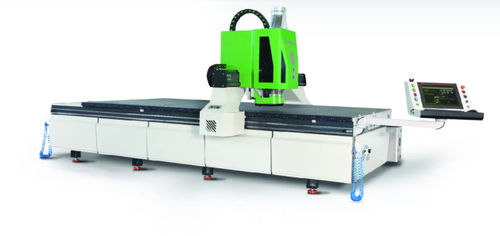

Обрабатывающий центр ЧПУ 3 оси Ino XT 1640

вертикальныймостовойдля алюминия

Станки с ЧПУ для обработки панелей специализируются на обработке алюминиевых композитных панелей. На рынке их также называют панелями ACP или панелями ACM. Станок сначала делает пазы, а затем режет алюминиевые композитные панели с помощью фрез, используя 2 высокоскоростных шпиндельных двигателя, зажимает панели с помощью вакуумного стола и вакуумного насоса, удаляет стружку, выходящую из панели, с помощью системы пылеудаления. Все оси перемещаются по линейным направляющим и двигаются серводвигателями с редукторами, управляемыми настоящим контроллером ЧПУ. Станок может обрабатывать легкосплавные материалы, такие как: алюминиевые композитные панели, HPL, алюминиевые панели с толщиной стенки до 20 мм, бакелит, медь, акрил, плексиглас и т.д. Машина имеет очень технологичный вакуумный стол из пластика. Пользователю не нужно изолировать стол с помощью прокладок, как в старой системе. Вакуумирование изолировано внутри системы вакуумирования под столом и имеет очень высокую силу прижима. Это очень новая технология, используемая только компанией ino Machinery. Вакуумный стол разделен на камеры с меньшими зонами вакуумирования. Каждая зона управляется пневматическим клапаном на 24 В для открытия и закрытия. Эти клапаны управляются контроллером ЧПУ, открываются и закрываются в зависимости от размера панели. В серии ino XT машина сама решает, какую зону открыть, а какую закрыть, без контроля оператора, так что панель идеально зажимается на столе и не смещается во время обработки. Благодаря двухшпиндельному принципу работы, в станке установлены 2 шпиндельных двигателя мощностью 5,5 кВт 18.000 об/мин каждый, управляемые одним преобразователем частоты для регулировки скорости фрезерования.
