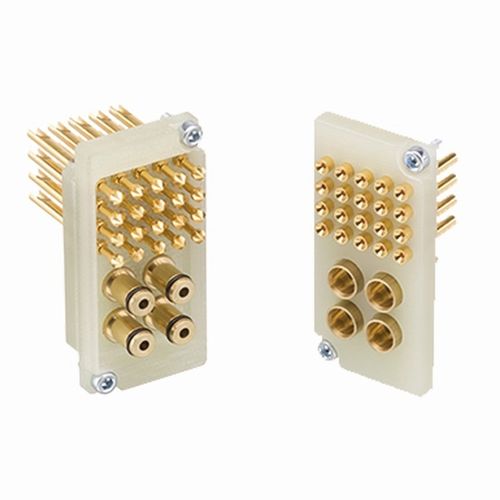

Штыревой разъем SB Series

Интерфейсные блоки (SB) используются для надежной передачи сигналов между испытательным устройством и испытательной системой во внутренних, внешних и специфических для заказчика интерфейсах. Сигнальные, сильноточные, радиочастотные, оптоволоконные, пневматические, смешанные, HSD и специальные блоки предлагаются компанией INGUN в различных вариантах исполнения. Все они обладают следующими характеристиками: -Компактная, надежная конструкция -Надежная передача сигнала -Высокое качество контакта/передачи -Однородно низкий уровень сопротивления контактов -Подключение внутренних, внешних и специфических интерфейсов заказчика -Быстрая, простая и точная установка -Срок службы (в лабораторных условиях): 80 000 циклов нагрузки (сильноточные блоки), 300 000 циклов нагрузки (сигнальные блоки) Передача сигнала происходит между двумя интерфейсными блоками, установленными друг напротив друга, которые рассчитаны на рабочее расстояние 15,1 ± 0,5 мм между их монтажными поверхностями. В каждом случае один интерфейсный блок оснащен подпружиненными тестовыми щупами, а другой - жесткими контактными клеммами. Также доступны пневматические/волоконно-оптические кабели и муфты HSD. Таким образом достигается постоянное высокое качество контакта и надежная передача сигнала при равномерно низком уровне контактного сопротивления. Интерфейсные блоки имеют идентичные внешние размеры.
