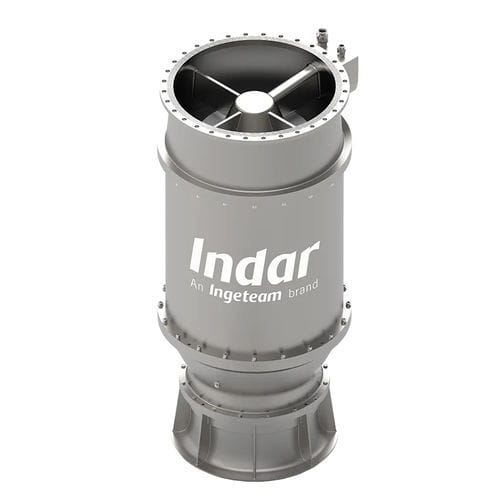

Пропеллерный насос INDAR H

для водыдля загрязненных воддля морской воды

Обзор
INDAR H — моноблочный погружной вертикальный осевой насос с осевым рабочим колесом или пропеллером с переменным шагом, соединённым с погружным двигателем. Моторно-насосный агрегат устанавливается в напорной трубе для правильного позиционирования и центрирования агрегата.

Технические данные (сводка)

• Модель: INDAR H
• Производитель: Ingeteam
• Производительность: 600 л/с - 6000 л/с
• Напор: 1 м - 30 м
• Мощность: 50 кВт - 2500 кВт
• Напряжение: 380 V / 13800 V
• Скорость: 100 rpm - 1800 rpm
• Материалы: чугуn, нержавеющая сталь 316, duplex, super duplex
• Типы конфигурации: свободный выпуск, напорный или фланцевый выпуск, антисифонный выпуск, длинные напорные трубопроводы, конструкция типа H (с рубашкой)

Ключевые данные

• Доступен для сетей низкого и среднего напряжения.
• Применим в муниципальных и промышленных областях.

Характеристики / Особенности

• Погружной вертикальный осевой дизайн насоса.
• Двигатель может быть воздушного или водяного заполнения.
• Большой свободный проход для твёрдых частиц/шаров, снижает засорение.
• Анкерный крюк для удобной установки и снятия.
• Доступны датчики температуры, вибрации и влажности.
• Общий вал между двигателем и рабочим колесом.
• Кабели проложены и защищены, не контактируют с перекачиваемой жидкостью.
• Интегрированная система охлаждения.
• Разработан для больших расходов при низких и средних напорах.

Установка

• Компактная H-конструкция упрощает монтаж, так как напорная труба корректно позиционирует агрегат; возможно также горизонтальное расположение.
• Наиболее распространённые типы установки:
• Свободный выпуск: самый простой метод — перетекание через напорную трубу.
• Напорный выпуск: схема с обратным клапаном для предотвращения обратного потока при остановке агрегата; используется при значительных колебаниях уровня на стороне напора.
• Выпуск с сифоном: эффект сифона может существенно снизить энергопотребление при перекачке.
• Сухая установка: inline-монтаж трубопровода даёт доступ к насосу во время работы.

Применения

• Upstream и offshore (разведка и добыча)
• Midstream (транспортировка и хранение)
• Downstream (нефтеперерабатывающие и нефтехимические установки)
• Водоснабжение
• Опреснение
• Промышленное охлаждение
• Накопительное гидроэнергетическое хранилище (pumped storage)
• Горнодобывающая отрасль
• Генерация на новых площадках (greenfield)
• Существующие предприятия и модернизации
• Приливные установки

Семейство продуктов

• INDAR Submersible Pumps
• Vertical Axial Pump
• Pumps
• Wire to Water

Технические характеристики

• Производительность: 600 л/с - 6000 л/с
• Напор: 1 м - 30 м
• Мощность: 50 кВт - 2500 кВт
• Напряжение: 380 V / 13800 V
• Скорость: 100 rpm - 1800 rpm
• Материалы: чугун, нержавеющая сталь 316, duplex, super duplex
• Типы конфигурации: свободный выпуск, напорный или фланцевый выпуск, антисифонный выпуск, длинные напорные трубопроводы, конструкция типа H (с рубашкой)
