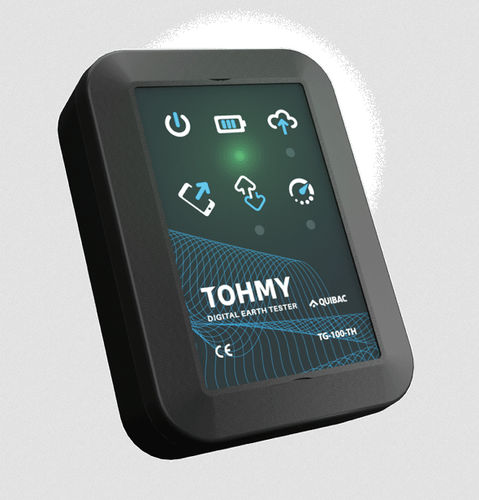

Тестер сопротивления заземления TOHMY®

импедансанепрерывностимассовый

Обзор продукта TOHMY® измеряет импеданс систем заземления и автоматически передаёт данные измерений удалённо. Информация доступна через мобильное приложение или централизованную веб‑платформу и фиксируется и контролируется в реальном времени. Встроенный детектор непрерывности позволяет выявлять увеличение сопротивления, вызванное окислением, плохими соединениями или обрывом контрольного моста, что даёт возможность принять корректирующие меры до критического отказа. Алгоритм машинного обучения прогнозирует развитие системы для планирования превентивного обслуживания.

Ключевые преимущества

• Прогнозируемое обслуживание: Непрерывный мониторинг состояния для предсказания отказов и оптимизации вмешательств.
• Круглосуточный контроль: Наблюдение за установками заземления 24/7 без плановых выездных проверок.
• Незамедлительные оповещения: Автоматические уведомления при обнаружении аномалий.
• Удалённый доступ: Контроль установок из любой точки через веб‑платформу или мобильное приложение.
• Снижение затрат на обслуживание: Уменьшение ненужных проверок, поездок и корректирующих действий при продлении срока службы установок.
• Соответствие нормативам: Автоматическое хранение записей измерений для прослеживаемости, аудитов и отчётов.
• Централизованное управление: Управление несколькими устройствами TOHMY® на разных объектах с единой онлайн‑платформы.

Модели

• TOHMY® (модель TG100): Измеряет импеданс заземления методом падения потенциала.
• TOHMY+® (модель TG200): Измеряет импеданс заземления петлевым методом.

TOHMY® (модель TG100) — метод падения потенциала

• Метод измерения: падение потенциала.
• Каналы: 2 независимых измерительных канала (земля - CPE - и контроль непрерывности).
• Соединения для измерения: 5 гнёзд банан‑штекера, длина кабеля ≈300 мм, 5 проводников 1,5 mm² (15 AWG).
• Диапазон измерений: 0–2000 Ω (одна шкала).
• Частота переменного сигнала: до 2 kHz (оптимально 100 Hz–1 kHz).
• Погрешность (оба канала): ±3% или <0.5 Ω в рабочих диапазонах частоты и сопротивления.

TOHMY+® (модель TG200) — петлевой метод

• Метод измерения: петлевой метод.
• Датчик измерения: 2 намотанных возбуждающих сердечника для генерации напряжения и 1 намотанный сердечник для съёма тока; кабель 8×1 mm², длина 700 mm.
• Допустимый диаметр проводника: до 13 mm Ø (≈120 mm² сечение).
• Диапазон измерений: 0–500 Ω (одна шкала).
• Частота переменного сигнала: 500 Hz–2500 Hz.
• Точность: ±10% или <0.5 Ω в рабочих диапазонах частоты и сопротивления.

Общие технические характеристики

• Генератор сигнала с синусоидальной формой; авто-калибровка и автотест с точными резисторами.
• Длительность процесса считывания: примерно 500 ms.
• Габариты: 110 x 170 x 40 mm. Пластиковый корпус из ASA; IP68, защищён от погодных воздействий и УФ‑излучения.
• Пользовательский интерфейс: 2 кнопки (включение/выключение и подключение устройства) и 4 светодиодных индикатора (работа & уровень батареи, подключение к сети данных, операция подключения устройства, процесс съёма и измерения).
• Питание: 3,3–5,5 VDC — от 3 × 1,5 VDC AA батарей, внешнего источника 5 VDC (не в комплекте) или подключения USB‑зарядного устройства.
• Часы реального времени (RTC) автоматически синхронизируются через SNTP; планировщик для программирования измерений.
• Беспроводная связь: диапазон 2,5 GHz для Wi‑Fi (UDP) и опциональный Bluetooth с встроенной антенной; режим станции Wi‑Fi обеспечивает доступ в интернет и виртуальный COM‑порт через USB.
• Мощность RF‑передачи настраивается в диапазоне 10–20 dBm.
• MQTT‑клиент с подключением к брокеру AWS (по умолчанию) и защищённым шифрованным уровнем с использованием сертификатов.
• Мониторинг доступен через мобильное приложение по беспроводному подключению.
• 5‑контактный разъём расширения для внешних датчиков (влажность, температура, pH ...), коммуникационных портов и/или внешних источников питания.
• Проверенная электромагнитная совместимость; маркировка CE. Электроника соответствует RoHS.
• Диапазон рабочих температур: -20 °C до +45 °C.
