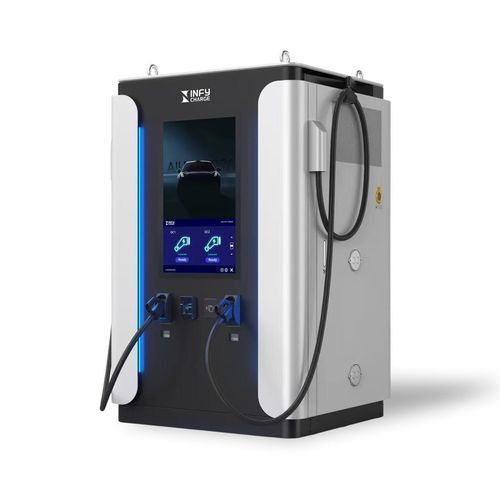

Станция подзарядки для электрических транспортных средств IHEBV250K7MG-175LL

DCнапольнаядля улицы

Введение в продукт
IHEBV250K7MG-175LL — жидкостно-охлаждаемый интегрированный BES‑зарядник, объединяющий LFP‑накопитель энергии и высокомощную DC‑зарядку в одном шкафу. Поддерживает локальную и облачную EMS для балансировки сети, батареи, зарядки ЭВС и возобновляемых источников. Полностью жидкостное охлаждение батареи обеспечивает 1P‑разряд при соблюдении ограничений переменного тока сети, обеспечивая высокомощную зарядку с повышенной энергетической эффективностью и компактным размещением. Применим для съёма пиков, интеграции ВИЭ и расширения ёмкости сети через discharge battery‑to‑grid.

Ключевые особенности

• Полностью жидкостное охлаждение; сверхбольшая ёмкость батареи; высокий ток заряд/разряд с поддержкой 1P
• Усиленная электрическая изоляция и конструкция безопасности; батарея с сертификацией UL
• Предварительная интеграция и настройка для экономии времени эксплуатации и обслуживания на площадке; интеллектуальная EMS для сетевой и автономной работы, длительного режима ожидания и автоматического пробуждения
• 4.43'' большой рекламный сенсорный экран (IK08, стойкий к УФ), поддержка Android APK
• Интегрированные пожаротушащие решения; поддержка двунаправленных функций V2G, V2B и G2B
• Поддержка HPC; опциональный ввод от солнечной генерации; поддержка CCS; опции DC‑выхода: 375A/325A/250A

Технические характеристики (выбранные разделы)
Условия эксплуатации
Температура эксплуатации: -25°C до +50°C; работоспособен при -40°C до -25°C (производительность не гарантируется); запуск при -40°C
Относительная влажность: ≤95% RH, без конденсации
Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)
Атмосферное давление: 80 kPa — 110 kPa
Метод охлаждения: жидкостное охлаждение
Степень защиты: IP65 (PDU и аккумуляторный блок)
Шум: 60 dB

Вход AC
Частота: 45 Hz — 65 Hz
Входное напряжение: 3L+N+PE, 380/400 Vac ±10%
Входной ток: 130 A (с функцией УЗО/RCD)
Коэффициент мощности: ≥0,99 при нагрузке выше половины
Потребляемая мощность в режиме ожидания: 170 W (включая 43'' рекламный дисплей)
THDi: ≤3% (номинальный вход)

Выход AC при работе в сети (опционально)
Макс. выходная мощность: 70 kW (2 × 35 kW двунаправленных модуля)
Выходное напряжение: 380/400 V ±10%
Выходной ток: 130 A
Примечание для автономного режима: в off-grid режиме батарея может поддерживать зарядку автомобиля, но не питает AC‑нагрузки

Сторона батареи
Диапазон рабочей напряжения: 537.6 Vdc — 691.2 Vdc
Макс. мощность зарядки (со стороны сети): 70 kW
Макс. мощность разряда: 1P разряд 175 kW

DC вход
Опциональный PV вход: 1 строка, 40 kW; 300–900 Vdc; макс. 70 A; MPPT

DC выход
Протоколы зарядки: DIN70121 и ISO15118
Разъем зарядки: CCS2
Выходное напряжение: 300 Vdc — 1000 Vdc
Диапазон напряжения при постоянной мощности: 400 Vdc — 1000 Vdc
Макс. DC выход: 250 kW
Точность регулирования тока: ≤±1%
Точность регулирования напряжения: ≤±0.5%
Коэффициент пульсаций выходного напряжения: ≤±0.5%

Конфигурация
Сетевая зарядная мощность: 35 kW × 2 (70 kW) или 35 kW × 1 + PV 40 kW (75 kW)
Номинальная ёмкость батареи: 175 kWh (285 Ah)
Мощность зарядки EV: 4 × 62.5 kW (всего 250 kW)
Разъёмы зарядки: до двух разъёмов; макс. 375 A на разъём

HMI
43" ЖК (опционально 10" ЖК), сенсорный экран
Индикаторные светодиоды: зелёный = эксплуатация; красный = предупреждение; жёлтый = зарядка от сети; синий = разряд
Световая пожарная сигнализация и зуммер

Защита
Защиты от перенапряжения/по-низкому напряжению/короткого замыкания/перегрева; защита от отказа батареи; защита от замыкания на землю; аварийная остановка
Аэрозольный огнетушитель; направленная взрывозащитная панель; аварийный вентилятор
Контроль доступа; датчики воды/влажности/дыма; опциональный датчик вредных газов

Надёжность и безопасность
Сертификации: TUV CE, CB, RED, UL
EMC/EMI: EN 61000-6-2/-4; EN IEC 61851-21-2
Стандарты безопасности: EN 62477-1; EN 62109-1/-2; EN IEC 61851-1/-23; IEC 62619; IEC 60730; SATS 5398; UL 9540A
Стандарты подключения к сети: AS 5398; AS 4777.2; EN 50549-1/-2/-10; VDE AR 4105; VDE 0124

Механические параметры
Габариты (Ш × Г × В): 1400 мм × 1350 мм × 2200 мм
Вес (шкаф + модуль): 2590 кг + 6 × 30 кг = 2800 кг

Технические характеристики

• Модель: IHEBV250K7MG-175LL
• Номинальная ёмкость батареи: 175 kWh (285 Ah)
• Химия батареи: LFP (Lithium Iron Phosphate)
• Макс. DC выходная мощность (заряд EV): 250 kW
• Макс. DC выход на разъём: до 375 A (макс. два разъёма)
• Макс. разрядная мощность со стороны батареи: 175 kW (1P)
• Опции сетевой (AC) зарядки: 2 × 35 kW = 70 kW или 35 kW + 40 kW PV = 75 kW
• AC вход: 3L+N+PE, 380/400 Vac ±10%, 45–65 Hz
• Охлаждение: жидкостное
• Степень защиты: IP65 (PDU и батарейный блок)
• Температура эксплуатации: -25°C до +50°C (запуск при -40°C)
• Сертификации: TUV CE, CB, RED, UL
• Связь / стандарты зарядки: DIN70121, ISO15118, CCS2
