Роторный стол с двигателем SDD-465-75-2.2
горизонтальныйвертикальныйкомпактный

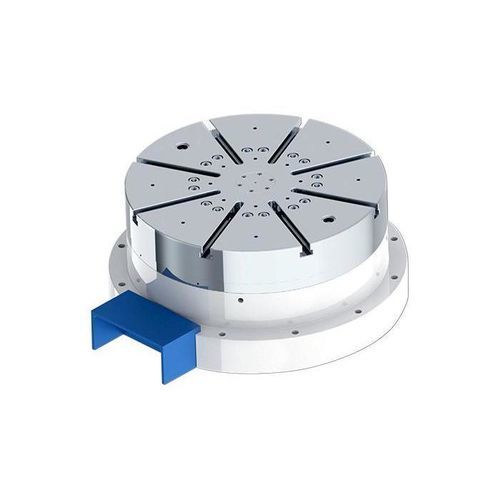

Роторный стол с двигателем - SDD-465-75-2.2 - Infranor Group - горизонтальный / вертикальный / компактный
Роторный стол с двигателем - SDD-465-75-2.2 - Infranor Group - горизонтальный / вертикальный / компактный
Роторный стол с двигателем - SDD-465-75-2.2 - Infranor Group - горизонтальный / вертикальный / компактный - изображение - 2
Роторный стол с двигателем - SDD-465-75-2.2 - Infranor Group - горизонтальный / вертикальный / компактный - изображение - 3
Роторный стол с двигателем - SDD-465-75-2.2 - Infranor Group - горизонтальный / вертикальный / компактный - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Infranor Group

Характеристики

Привод
с двигателем
Конфигурация
горизонтальный, вертикальный
Другие характеристики
компактный, с большой точностью, с прямым приводом, с моментным двигателем, 1 ось
Диаметр

465 mm
(18 in)

Описание

Обзор
Одноосные горизонтальные и вертикальные поворотные столы серии SDD оснащены безлюфтовым моментным двигателем и спроектированными опорными узлами. Корпус двигателя и система позиционирования разработаны и изготовлены для удовлетворения строгих требований по точности и длительному сроку службы. Инновационная конструкция зажима обеспечивает компактную компоновку и обеспечивает более быстрое реагирование и большую жесткость по сравнению с традиционными дисковыми тормозами.

Особенности
  • Безлюфтовые прямые моментные приводы
  • Стабильное значение момента при длительной работе и высоких нагрузках
  • Быстрый динамичный отклик, подходящий для автоматизированной обработки
  • Плавная, малошумная работа и увеличенный срок службы


Доступные модели (таблица)
Изображение | Макс. скорость [rpm] | Макс. момент [Nm] | Мощность S1 [kW] | Диам. [mm] | Высота центра [mm] | Макс. нагрузка [kg] | Интегр. система | Модель | Скачать PDF
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

Технические характеристики
  • Семейство продуктов: Single Axis Direct Drive Series (SDD)
  • Тип привода: моментный двигатель (прямой привод), без люфта
  • Конструкция: горизонтальные и вертикальные поворотные столы с инновационной конструкцией зажима
  • Ключевые параметры: высокая точность позиционирования, высокая устойчивость, быстрый отклик, энергоэффективная работа, длительный срок службы
  • Представительные данные: см. таблицу выше (Макс. скорость, Макс. момент, Мощность S1, Диаметр, Высота центра, Макс. нагрузка, Интегр. система)
  • Типичные интегрированные контроллеры: Siemens, Fanuc, Mitsubishi (зависит от модели)
  • Пример максимальной нагрузки: до 1000 кг (SDD-465-75-2.2)
