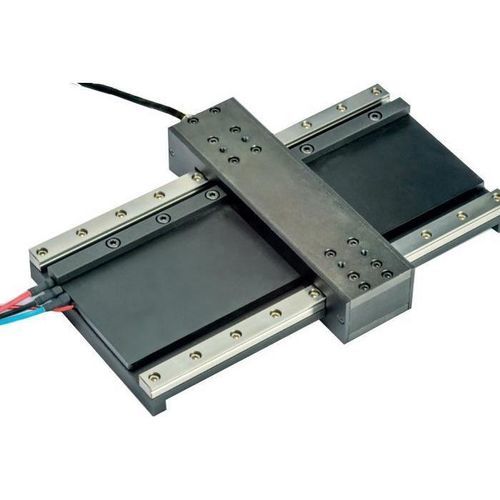

Линейный двигатель металлический стержень LM Series

без сердечникаU-образныйс прямым приводом

Обзор продукта
Линейные двигатели INFRANOR — это прямые приводы, разработанные для высокой динамики и точности. Выпускаются в безсердечниковом (U‑образном) и с железным сердечником вариантах, обеспечивая быстрые разгоны, высокие пиковые скорости и широкий диапазон усилий, подходящие для ультраточного фрезерования, обработки пластин и высокоскоростной промышленной автоматизации.

Доступные серии (сводная таблица)
АТРИБУТЫ | ПРОДУКТ | ОХЛАЖДЕНИЕ | ТЯГА [N] (ПИК / НЕПРЕРЫВНО) | ПИКОВАЯ СКОРОСТЬ [m/s] | ТОЧНОСТЬ (Двухсторонняя воспроизводимость [µm]) | УРОВЕНЬ ЗАЩИТЫ | ОБОЗНАЧЕНИЕ
CORELESS линейные двигатели - U‑образные — нулевой коггинг для максимальной динамики и предельной точности. | image: lm-series.png | ВОЗДУХ | До 600 / До 100 | До 5 | До +0,2 | Стандарт | Серия LM
Серия DLMU — безсердечниковый вариант для очень высоких пиковых усилий. | image: ld-series.png | ВОЗДУХ | До 16 200 / До 2 340 | До 6 | До +1 | Стандарт | Серия DLMU
Линейные двигатели С ЖЕЛЕЗНЫМ СЕРДЕЧНИКОМ — большие силы, ускорения и скорости для мощных перемещений (вариант DLMF‑W с водяным/масляным охлаждением). | image: ls-w-series.png | ВОДА/МАСЛО | До 14 700 / До 6 490 | До 6 | До +2 | IP65 | Серия DLMF‑W
DLMF (воздушное охлаждение, железный сердечник) — компактный вариант с сердечником. | image: ls-series.png | ВОЗДУХ | До 3 333 / До 1 200 | До 6 | До +2 | Стандарт | Серия DLMF
Модули линейных двигателей — длинные хода, высокая жесткость и соотношение нагрузки; простая установка. | image: ls-m-series.png | ВОЗДУХ | До 1 859 / До 707 | До 6 | До +3 | Стандарт | Серия HZM

Применения

• Высокотехнологичные станки с ЧПУ и ультраточная обработка
• Обработка пластин и манипуляция в полупроводниковой промышленности
• Промышленная автоматизация, требующая высокой скорости перемещения и больших усилий

Характеристики / Технические спецификации

• Тип привода: линейные двигатели прямого действия (безсердечниковые U‑образные и с железным сердечником)
• Высокая динамика: спроектированы для быстрых разгонов и высоких пиковых скоростей (типичные пиковые скорости до 6 m/s в зависимости от серии)
• Диапазон тяги: от небольших непрерывных/пиковых усилий (например, до 100 N непрерывно / 600 N пик для серии LM) до очень высоких усилий (например, до 16 200 N пик для серии DLMU; до 14 700 N пик для серии DLMF‑W)
• Варианты охлаждения: воздушное охлаждение (многие серии), водяное/масляное охлаждение (серия DLMF‑W)
• Точность (двухсторонняя воспроизводимость): до +0,2 µm (безсердечниковая серия LM); другие серии до +1 µm, +2 µm или +3 µm в зависимости от модели
• Уровни защиты: стандартный или IP65 для вариантов с водяным/масляным охлаждением
• Модули доступны для длинных ходов с высокой жесткостью и соотношением нагрузки (серия HZM)
