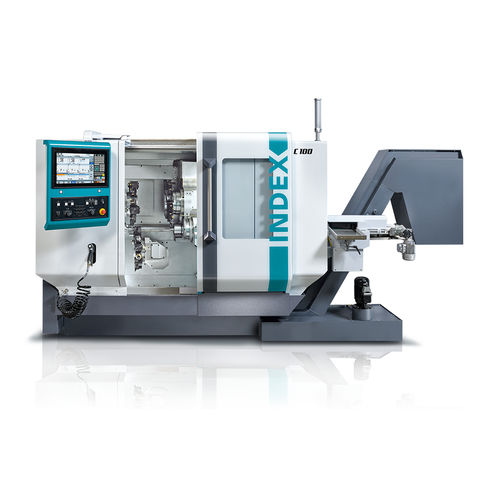

Токарный станок ЧПУ C1003 осиVDI 25с двойной револьверной головкой
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 3 оси
- Передний конец шпинделя
- VDI 25
- Револьверные головки
- с двойной револьверной головкой, с тремя револьверными головками
- Применение
- для обработки прутков, для сложных деталей
- Рабочая характеристика
- с высокой производительностью, мощная
- Другие характеристики
- компактная, с осью Y
- Диаметр
110 mm
(4,33 in)- Скорость вращения
7 000 rpm, 8 000 rpm
(43 982,297 rad.min-1, 50 265,482 rad.min-1)- Длина детали
400 mm
(16 in)- Наибольший диаметр прутка
42 mm
(2 in)- Ход Х
70 mm, 125 mm
(3 in, 5 in)- Ход Z
250 mm, 400 mm
(10 in, 16 in)- Быстрая подача по оси X
30 m/min
- Быстрая подача по оси Z
60 m/min
- Номинальная мощность
6,2 kW, 16,5 kW, 19 kW, 25 kW, 29 kW
(8,4 hp, 22,4 hp, 25,8 hp, 34 hp, 39,4 hp)- Максимальный крутящий момент
11 Nm, 32 Nm, 43 Nm, 49 Nm, 65 Nm
(8 ft.lb, 24 ft.lb, 32 ft.lb, 36 ft.lb, 48 ft.lb)- Габаритная длина
5 990 mm
(236 in)- Габаритная ширина
1 706 mm
(67 in)- Общая высота
2 138 mm
(84 in)- Вес
5 700 kg
(12 566 lb)
Описание
Высокое ускорение (1g) и высокая скорость быстрых перемещений (60 м/мин)
Инструментальный суппорт с осью Y на главном и контршпинделе
Очень эффективное виброгашение благодаря INDEX SingleSlide
Система управления Siemens S840D sl или Fanuc 31i-B всегда предоставляет экономичные и производительные решения
Стандартная комплектация: операционная система iXpanel - i4.0 ready, сенсорный экран 18,5" / 15''
Рабочая зона
Станок INDEX C100 открывает новые возможности для быстрого производства токарных деталей из прутка.
Несмотря на свои компактные габариты, INDEX C100 предоставляет большую рабочую зону для комплексной обработки деталей.
Кинематика
Вертикальная конструкция станины станка гарантирует оптимальный стружкоотвод и хорошую доступность рабочей зоны.
Возможны 2 оси Y на главном шпинделе или по 1-ой на главном и контршпинделе.
Таким образом, даже сложные рабочие процессы могут быть оптимально разделены, а время цикла сокращено.
Система управления
iXpanel - Система управления для непосредственной обмены данными производительного токарного автомата C100 с Вашей бизнес-структурой. iXpanel состоит из мультисенсорного экрана 18,5" (FANUC 15''), последнего поколения управления на основе Siemens S840D sl, а также функциональных возможностей Industrie 4.0. В качестве опции возможна интеграция виртуального станка «Virtual Machine», например для 3D-моделирования и переналадки для обработки следующей заготовки в параллельном режиме с производством.
