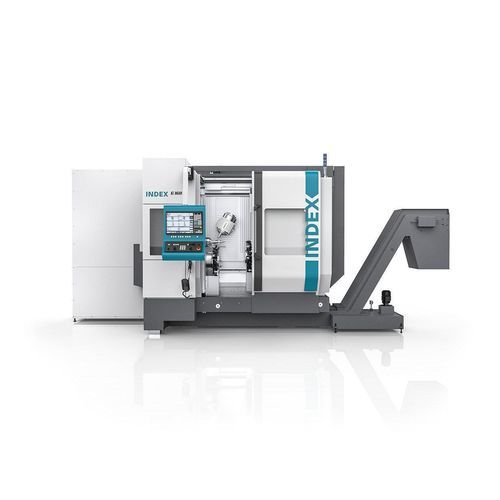

Токарно-фрезерный центр ЧПУ G160

горизонтальный16 осейсо стержнем

Обзор
INDEX G160 — токарно‑фрезерный центр, разработанный для высокопроизводительной обработки небольших, сложных и вариативных деталей. Машина основана на жесткой вибропоглощающей стальной станиине из серого чугуна и больших линейных направляющих по осям X, Y и Z, что обеспечивает механическую стабильность и высокую динамику для промышленного производства.

Ключевые характеристики

• Идентичные главная и задняя шпиндели с проходным отверстием Ø 42 мм или Ø 65 мм
• Диаметры патрона до Ø 130 мм или Ø 175 мм
• Максимальная длина точения до 760 мм
• Три инструментальных магазина с большой емкостью (магазиные и револьверные накопители до ≈120 инструментов, в зависимости от конфигурации)
• Одновременная обработка до 3 инструментов
• Мощный моторный фрезерный шпиндель с кинематикой Y/B; варианты 18 000 об/мин / 29 Nm или 32 000 об/мин / 17 Nm
• Быстрые подачи до 60 м/мин и высокая динамика
• До 16 продуктивных осей для полного комплекса обработки
• Система управления Siemens Sinumerik ONE с 18,5" тачскрином и iXpanel — готовность к Industry 4.0

Концепция станка и рабочая зона
Просторная рабочая зона позволяет одновременно использовать все три инструментальных магазина при минимальном риске столкновений. Нижние магазины выполнены утопленными для увеличения зазора. Внутренняя облицовка из наклонного нержавеющего листа обеспечивает оптимальный отвод стружки и эргономичный доступ для эксплуатации и обслуживания.

Модульная система и варианты конфигурации
Модульная конструкция обеспечивает гибкость конфигураций: выбор проходного отверстия шпинделя (Ø 42 мм или Ø 65 мм), патрона (Ø 130 мм или Ø 175 мм) и интеграция до трех инструментальных магазинов. Нижние револьверы вмещают по 15 держателей VDI 25 (W‑зуб); все позиции рассчитаны на приводные инструменты. Моторный шпиндель допускает инструменты длиной до 250 мм.

Автоматизация и роботизированная ячейка iXcenter
Опциональная роботизированная ячейка iXcenter обеспечивает гибкую подачу/снятие заготовок и готовых изделий. Ячейка стыкуется с машиной и может перемещаться для обслуживания. В рабочем режиме робот фиксируется и обращается в рабочую зону через автоматическую дверь. Возможна интеграция постпроцессов (очистка, измерение, маркировка). Характеристики робота: 6 осей, полезная нагрузка до 7 кг, стандартный двойной захват, хранение паллет. Поддерживается подача штанг через интерфейс UNIMAG 5 и загрузчик INDEX MBL76 (3 м / 4 м).

Применение и типичные детали
Отрасли: автомобильная, медицинская, авиа‑космическая и прецизионная механика. Примеры деталей:

• Барабан переключения — сталь, Ø 50 мм x 105 мм
• Вал — сталь, Ø 25 мм x 200 мм
• Зубчатое колесо — сталь, Ø 65 мм x 37 мм
• Корпус насоса — сталь, Ø 50 мм x 57 мм
• Распределитель потока — сталь, Ø 30 мм x 40 мм
• Дентальная сверлильная головка — сталь, Ø 25 мм x 65 мм
• Часы корпус — сталь, Ø 60 мм x 12 мм
• Корпус клапана — сталь, Ø 62 мм x 38 мм
• Держатель инструмента — сталь, Ø 40 мм x 98 мм
• Фрезерный инструмент — нержавеющая сталь, Ø 50 мм x 80 мм
• Распределительный блок — нержавеющая сталь, Ø 55 мм x 120 мм

Концепция охлаждения и энергоэффективность
Центральный жидкостный контур отводит тепловыделение от шпинделей, гидравлического агрегата и электрического шкафа, улучшая температурную стабильность. Интерфейс холодной воды INDEX позволяет утилизировать и повторно использовать отходящее тепло (отопление цеха, подогрев технологической воды и пр.), что снижает энергозатраты и выбросы. Концепция исключает традиционные компоненты (вентиляторы, датчики температуры) для повышения надежности и уменьшения занимаемого объема.

Управление и Industry 4.0
Станок оснащен системой Siemens Sinumerik ONE и концептом управления iXpanel, обеспечивая готовность к сетевой производственной среде и прямой доступ к производственным данным на станке.

Технические характеристики

• Обозначение модели: INDEX G160
• Проход шпинделя: Ø 42 мм или Ø 65 мм
• Диаметр патрона: до Ø 130 мм или Ø 175 мм
• Максимальная длина точения: 760 мм
• Главный и контршпиндель: идентичные узлы
• Инструментальные магазины: до 3 единиц; емкость до ≈120 инструментов (в зависимости от конфигурации)
• Нижние револьверы: по 15 мест VDI 25 (W‑зуб), поддержка приводных инструментов
• Моторный фрезерный шпиндель: варианты 18 000 об/мин / 29 Nm или 32 000 об/мин / 17 Nm; допустимая длина инструмента до 250 мм
• Кинематика: оси Y/B для фрезерных операций (возможность 5 осей)
• Одновременная обработка: до 3 инструментов
• Продуктивные оси: до 16 осей (в зависимости от конфигурации)
• Быстроход: до 60 м/мин
• Система управления: Siemens Sinumerik ONE; iXpanel включен (18,5" сенсорный дисплей)
• Опции автоматизации: роботизированная ячейка iXcenter, WHU/WH2, интерфейс UNIMAG 5 для податчиков, линейные выгрузные устройства
• Охлаждение: центральный жидкостный контур; интерфейс холодной воды INDEX для утилизации тепла
• Обработка заготовок: револьверные лунетки для валов; опции интегрированной подачи и хранения на паллетах
• Типичные отрасли: Automotive, Medical, Aerospace, Precision Engineering
