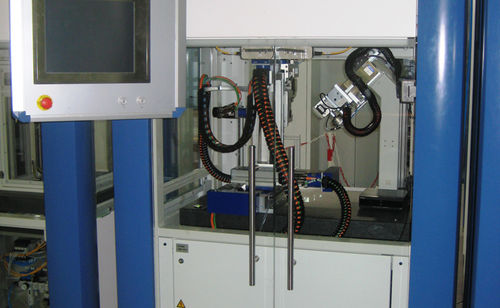

Измерительная система шероховатости

с лазеромконфокальнаядеталей

- Компактная площадь (Ш: 1522, Г: 1263, В: 2100) мм³ - Конфокальный лазерный сканирующий датчик перемещения для бесконтактного измерения - Общее время технологического цикла: 1,2 мин - Диапазон измерения: ±0,3 мм - Разрешение: 0.01 мкм - Контрольное расстояние: 6 мм - Отклонение линейности: ± 0,5% от F.S. - Управление процессом в реальном времени - Интуитивно понятный дизайн HMI - Автоматическая система обработки деталей - Класс чистого помещения ISO 8 или выше Станция измерения шероховатости IMSTec является частью общей концепции автоматизации нанесения покрытий на ортопедические имплантаты. Она представляет собой высококлассное решение для 100% автоматизированного и бесконтактного определения шероховатости поверхности деталей. Встроенный высокоточный датчик лазерного сканирования, установленный на ось линейного двигателя для перемещения тестовой секции, обеспечивает воспроизводимые измерения шероховатости. Для контроля качества система измерения шероховатости регулярно контролируется с помощью одного сертифицированного контрольного образца. Автоматизированный процесс обработки деталей максимально увеличивает среднее время оказания помощи. Полностью автоматизированная система определения шероховатости поверхности деталей IMSTec предназначена для измерений, в частности, для медицинских изделий, таких как ортопедические имплантаты. Ключевым компонентом системы измерения шероховатости является высокоточный конфокальный лазерный сканирующий датчик перемещения. Когда деталь/приспособление загружается в измерительную станцию, она позиционируется для измерения шероховатости с помощью комбинации из семи исполнительных механизмов, установленных на массивном гранитном столе, размещенном на четырех демпфирующих элементах для повышения стабильности и точности.
