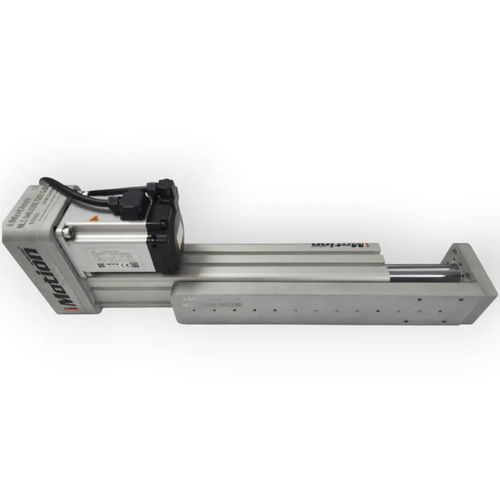

Электрическая тележка NLC 40

линейная

Обзор
NLC 40 объединяет электрический цилиндр и механизм линейной направляющей в одном корпусе. Подвижный стол позволяет напрямую крепить нагрузку, обеспечивая управляемое линейное перемещение, стабильное направление и компактную компоновку машины.

Ключевой слоган
Точное движение. Сбалансированное направление нагрузки.

Основные характеристики

• Интегрированная линейная направляющая снижает потребность во внешней направляющей.
• Подвижный монтажный стол обеспечивает прямое и надежное крепление нагрузки.
• Привод шариковым винтом (12×5) для управляемого и повторяемого линейного перемещения.
• Компактный корпус (размер 40) подходит для компактных машин.
• Защита от прокручивания ограничивает нежелательное вращение подвижного компонента вокруг оси.
• Совместимость с серводвигателем для интеграции привода.

Конструкция и преимущества
Подвижный стол и линейная направляющая образуют интегрированную механическую схему, которая защищает привод от боковых сил и упрощает компоновку машины, устраняя необходимость разрабатывать и выравнивать отдельную внешнюю направляющую.

Отличие NLC 40 — цилиндр и направляющая в одном блоке
NLC 40 направляет нагрузку на всём ходу, что позволяет упростить узлы, которые в противном случае требовали бы отдельного цилиндра, направляющей и монтажных элементов, до компактного машинного модуля. По сравнению со стандартным электрическим цилиндром NLC 40 предлагает:

• Меньше операций по монтажу и выравниванию
• Более контролируемую передачу нагрузки
• Более компактную компоновку машины

Конструкторские замечания
Правильный выбор требует оценки полного профиля движения. Грузоподъёмность направляющей зависит от хода, ориентации монтажа (горизонтально или вертикально), динамической нагрузки и времени цикла, а также от расстояния от центра нагрузки до оси направляющей.

Применения

• Системы pick-and-place
• Автоматизация сборки
• Перемещение деталей
• Станции тестирования и инспекции
• Дозирующие системы
• Модули вертикального подъёма
• Упаковочные машины
• Компактные OEM-машины

Техническая таблица (NLC 40 Общие данные)
Model : NLC 40
Размер корпуса : 40
Система привода : Шариковый винт
Система направляющих : Интегрированная линейная направляющая
Крепление нагрузки : Подвижной стол
Тип двигателя : Совместим с серводвигателем
Ориентация монтажа : Горизонтальная или вертикальная, в зависимости от приложения
Размер винта : 12×5
Стандартный максимальный ход : 300 mm
Повторяемость : 0.03 mm

Часто задаваемые вопросы

• Что такое направляемый электрический цилиндр? Привод, который объединяет электрический линейный привод и интегрированную линейную направляющую в одном корпусе для направляния нагрузки.
• Чем NLC 40 отличается от стандартного электрического цилиндра? NLC 40 интегрирует подвижной монтажный стол и линейную направляющую для направляния нагрузок и предотвращения вращения, что снижает необходимость в отдельной внешней направляющей.
• Как определяется грузоподъёмность линейной направляющей? При выборе необходимо учитывать ход, ориентацию монтажа, ускорение, цикл и расстояние от центра нагрузки до оси направляющей совместно.
