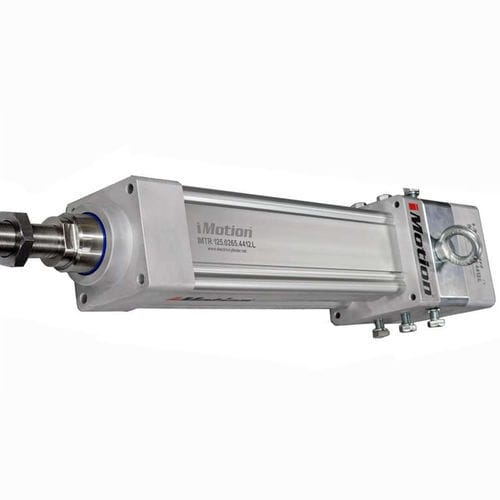

Электрический привод IMTXH-TR

линейныйс шариковым винтомс роликовым ходовым винтом

Обзор
Гибкая платформа для линейного перемещения, разработанная для сложных промышленных применений, требующих высокой грузоподъемности и долгосрочной надежности. Конфигурируется с шлифованной шариковой винтовой парой (IMTXHT) или роликовым винтом (IMTR) и ориентирована на реальные требования машин. Ключевые параметры: до 200 кН номинальной рабочей силы, максимальная скорость 600 мм/с. Моторонезависимая конструкция обеспечивает гибкую интеграцию сервоприводов.

Ключевые характеристики

• Высокая сила — номинальные значения до 200 кН в зависимости от размера и типа винта
• Две технологии винтов — шлифованная шариковая винтовая пара (IMTXHT) и роликовый винт (IMTR)
• Высокая долговременная нагрузка — вариант с роликовым винтом для экстремальных нагрузок и интенсивных циклов
• Прочная конструкция — усиленный механический корпус для длительного срока службы
• Высокая жесткость — стабильное движение для прессования, формовки и процессов с управлением по усилию
• Оптимизированный выбор — баланс производительности, срока службы и стоимости
• Моторонезависимая интеграция — совместимость с различными брендами сервомоторов

Технические характеристики (выписка из таблицы)
Series | Size | Screw | Dynamic load Ca | Static load Coa | Maximum speed | Nominal operating force | Screw type
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Ground ball screw (шлифованная шариковая винтовая пара)
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Ground ball screw (шлифованная шариковая винтовая пара)
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Ground ball screw (шлифованная шариковая винтовая пара)
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Roller screw (роликовый винт)

Примечание: данные IMTXH не включены в эту таблицу. Значения силы в таблице соответствуют номинальным каталожным значениям. Окончательный выбор параметров должен учитывать силу, скорость, ход, время цикла, ориентацию монтажа и срок службы в совокупности.

Применения и рынки

• Операции прессования и формовки
• Системы сервопрессов
• Сборка и процессы с управлением по усилию
• Формовка и гибка металлов, пробивка и штамповка
• Заклепка, клинчинг и высоконагруженные соединения
• Испытательные стенды и машины для концевой обработки
• Замена гидравлических прессов и тяжёлые pick-and-place операции

Целевые отрасли

• Автомобильное производство
• Обработка металлов и листовое производство
• Производители машин и OEM
• Производство бытовой техники
• Производство батарей и электромобильность
• Производство аэрокосмических компонентов
• Отрасль обороны
• Производители промышленного оборудования
• Системы тяжёлой автоматизации

Характеристики / технические спецификации

• Название серии: IMTXH-TR
• Технологии привода / винта: шлифованная шариковая винтовая пара (IMTXHT) и роликовый винт (IMTR)
• Максимальная номинальная рабочая сила: до 200 кН (каталожные номиналы зависят от конфигурации)
• Максимальная скорость: 600 мм/с (предел платформы)
• Доступные размеры / примеры шагов винта: 40×12, 50×12, 50×16 для IMTXHT; 44×12 для IMTR
• Примеры динамических и статических нагрузок: Ca и Coa в N (см. таблицу)
• Усиленный механический корпус для высокой жесткости и длительного срока службы
• Моторонезависимая конструкция для гибкой интеграции сервомоторов
• Предназначена как электрическая альтернатива гидравлическим системам в тяжёлых применениях
