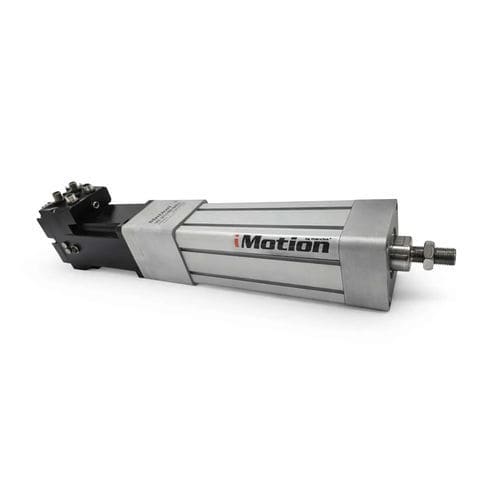

Электрический привод PMX series

линейныйс шариковым винтомпоршневый

Обзор
Серия PMX представляет электрические цилиндры, разработанные для автоматизации, где необходима чистая работа и повышенная коррозионная стойкость. Они сочетает материалы, стойкие к коррозии, с точным электрическим управлением движения, обеспечивая надежное линейное перемещение в условиях мойки, влажных и чувствительных к загрязнению сред.

Ключевые преимущества

• PTFE-скребок + уплотнение Viton: двухступенчатая защита и уплотнение
• шток и головные винты из нержавеющей стали для коррозионной стойкости
• совместимость с ISO 15552 для простой замены пневмоцилиндров
• доступные размеры: 40 и 63 (номинальные рабочие силы: 900 N и 2 000 N)
• максимальная скорость до 500 mm/s в зависимости от шага винта

Уплотнение и коррозионная стойкость
Концепция защиты PMX ориентирована на материал штока и переднюю зону уплотнения, обеспечивая защиту, подходящую для сред мойки, влажных и чистых производственных участков.

PTFE (Тефлон) скребок и уплотнение Viton
PTFE-скребок удаляет воду, загрязнения и остатки процесса со штока. Уплотнение Viton за скребком образует вторую ступень уплотнения, защищающую внутренние компоненты цилиндра.

• Двухступенчатая конструкция удаления и уплотнения
• Разработано для условий мойки и влажной эксплуатации
• Защита подходит для чистых производственных применений

Шток и головные винты из нержавеющей стали
Шток и головные винты из нержавеющей стали обеспечивают коррозионно-стойкую механическую конструкцию для применений, подверженных воздействию влажности и агрессивных сред.

• Шток из нержавеющей стали
• Головные винты из нержавеющей стали
• Подходит для автоматизации в условиях повышенной коррозии

Точная подача движения и промышленная совместимость
Серия PMX интегрирует шарико-винтовую технологию iMotion и гибкие варианты крепления двигателя, обеспечивая высокую точность позиционирования, повторяемость и энергоэффективную работу, адаптированную для промышленных многокоординатных систем.

• Высокоэффективная шарико-винтовая технология
• Высокая точность позиционирования и повторяемость
• Подходит для синхронизированных многокоординатных систем
• Шток с защитой от проворачивания
• Энергоэффективная, малообслуживаемая эксплуатация

Совместимость и варианты монтажа
Совместимость с ISO 15552 упрощает замену пневмоцилиндров и поддерживает различные варианты монтажа и установки двигателя.

• Совместим с крепежом для пневмоцилиндров
• Варианты удлиненного штока
• Доступны индивидуальные резьбы штока
• Монтаж двигателя в осевом или параллельном положении

Техническая таблица (Технические данные PMX — скорость в мм/с)
Размер корпуса | Размер винта | Динамическая нагрузка Ca | Статическая нагрузка Co | Макс. скорость | Номинальная рабочая сила
40 | 12×5 | 5,000 N | 8,600 N | 250 mm/s | 900 N
40 | 12×10 | 4,400 N | 7,700 N | 500 mm/s | 900 N
63 | 16×5 | 8,100 N | 12,400 N | 250 mm/s | 2,000 N
63 | 16×10 | 10,700 N | 17,000 N | 500 mm/s | 2,000 N

Рынки и применения

• Отрасли: пищевая и напитковая промышленность, упаковочные машины, фармацевтика и косметика, производство медицинских устройств, производство электроники, химическое процессное оборудование, холодовая логистика и хранение, легкая промышленная автоматизация
• Применения: автоматизация, подлежащая мойке, оборудование для переработки и упаковки пищевых продуктов, линии розлива и розлива напитков, производство фармацевтики и косметики, чистые производственные среды, коррозионно-опасная автоматизация, уличные и влажные применения, холодильные склады, среды с воздействием химикатов, замена пневмоцилиндров в чистых процессах

Технические характеристики / спецификации

• Серия: PMX Series электрические цилиндры
• Уплотнение: PTFE (Тефлон) скребок + Viton уплотнение (двухступенчатое)
• Шток и головные винты: нержавеющая сталь
• Доступные размеры корпуса: 40 и 63
• Опции винта и нагрузки: 12×5, 12×10, 16×5, 16×10 с соответствующими динамическими и статическими нагрузками
• Максимальная скорость: до 500 mm/s в зависимости от шага винта
• Номинальные рабочие силы: 900 N (размер 40) и 2,000 N (размер 63)
• Совместимость: монтаж по ISO 15552
• Движение: высокоэффективная шарико-винтовая технология, шток с защитой от проворачивания, высокая точность позиционирования и повторяемость
• Крепление двигателя: осевое или параллельное; подбор мотора через инструменты расчета мотора
• Назначение конструкции: чистые, моющиеся, влажные и коррозионно-опасные производственные среды
