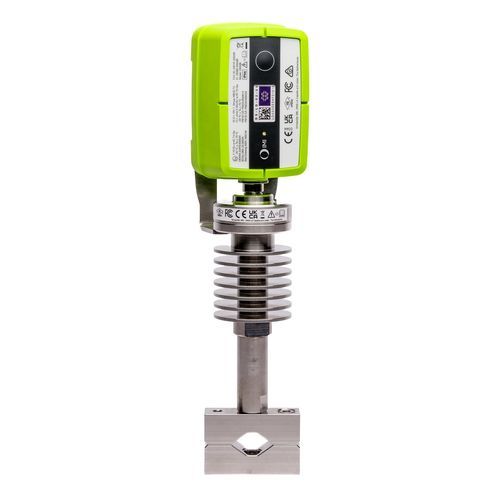

Блок системы наблюдения состояния и диагностики NEON Sonic

для измерения температурыакустическийдля пароуловителя

Обзор
NEON Sonic — это LoRaWAN-совместимый акустический и температурный датчик для непрерывного мониторинга паровых ловушек и критических объектов паровой системы. Устройство сочетает акустический зонд и измерение температуры в едином промышленном изделии, обеспечивая близкий к реальному времени мониторинг состояния, автоматические оповещения, краевую (edge) диагностику и длительную работу от батареи в опасных и жестких условиях.

Ключевые преимущества

• Замена ручных проверок на плановые и событийные измерения для перехода к профилактическому обслуживанию и снижения незапланированных простоев.
• Краевая диагностика обнаруживает неисправности ловушек (забита или протекает) и упрощает интеграцию диагностических данных в существующие системы управления активами.
• Доступны варианты сертификации ATEX / IECEx Zone 0 и HazLoc Class I Division 1 для безопасной эксплуатации во взрывоопасных средах.

Ключевые характеристики

• LoRaWAN-передатчик с акустическим зондом и температурным датчиком.
• Измеряет уровень звукового давления (SPL), технологическую и окружающую температуру.
• Возможность измерения технологической температуры до 450 °C при использовании удлинителя.
• Варианты сертификации: ATEX / IECEx Zone 0, HazLoc Class I Division 1 (по требованию).
• До 14 лет работы от батареи (в зависимости от профиля эксплуатации и окружающей среды; при 25 °C).
• Глобальная совместимость LoRaWAN с поддержкой нескольких регионов и диапазонов частот.
• Спектральный анализ на устройстве (edge) для обнаружения неисправностей паровых ловушек (забита/протекает).
• Обновление прошивки по воздуху (FOTA) в соответствии со спецификациями LoRa Alliance.
• Промышленный дизайн: степень защиты IP65, широкий диапазон рабочих температур, прочные варианты крепления, включая хомут для трубы.

Сценарии применения

• Постоянный мониторинг паровых ловушек для сокращения потерь энергии и незапланированных простоев.
• Интеграция с DCS/SCADA и существующими бэкендами для операционной видимости и аналитики.
• Долговременные, малообслуживаемые развертывания на промышленных площадках с использованием частных или публичных сетей LoRaWAN.

Дополнительная информация о продукте
NEON Sonic обеспечивает настраиваемые события для отправки сообщений (таймер, нажатие кнопки, состояние ловушки), настраиваемые интервалы измерений с разрешением 1 минута и настраиваемые условия отправки сообщений (всегда или по условию). Поддерживается синхронизация времени между несколькими датчиками (точность ≈ 12 мс). Доступны конфигурации с интегрированными монтажными узлами, фронтально установленными и раздельными вариантами «датчик/корпус» для соответствия требованиям установки.

Технические характеристики

• Протокол: LoRaWAN (частный LoRaWAN).
• Поддерживаемые регионы: EU868, US915, AU915, AS923-1, AS923-2, AS923-3, AS923-4, IN865.
• Диапазоны частот: 869 MHz; 915 MHz; 923 MHz.
• Максимальная выходная мощность RF: +14 dBm.
• Номинальная ёмкость батареи: 17 Ah.
• Время работы от батареи: до 14 лет при 25 °C (в зависимости от окружающей среды).
• Рабочая температура (передатчик): -40 °C до 70 °C (-40 °F до 176 °F).
• Диапазон температур датчика: Датчик: -40 °C до 260 °C (-40 °F до 500 °F); Датчик + удлинитель: -40 °C до 450 °C (-40 °F до 842 °F); Окружающая: -40 °C до 70 °C (-40 °F до 158 °F).
• Акустический диапазон измерений NEON Sonic STM: 15 kHz до 85 kHz (±3 dB точки).
• Точка акустического перегруза: 130 dBSPL.
• Класс защиты от проникновения: IP65.
• Сертификации: ATEX / IECEx Rating: Ex II 1G Ex ia IIC T4 Ga; ATEX / IECEx сертификаты: 22ATEX0004X / DEK22.0004X; cFMus оценка ожидается (IS Class I Division 1 Group ABCD T4; Class I Zone 0 AEX/Ex ia IIC T4 Ga); cFMus сертификаты ожидаются: FM22US0061X / FM22CA0043X.
• Возможности прошивки: независимые триггеры на основе событий (таймер / кнопка / состояние ловушки); регулируемый интервал измерений (разрешение 1 минута, относительный/абсолютный); настраиваемое условие отправки сообщений (всегда / по условию); синхронизация времени (несколько датчиков, ≈12 мс); спектральный анализ на устройстве для индикации неисправности ловушки; FOTA в соответствии с LoRa Alliance TS006-1.0.0 / TS005-2.0.0 / TS004-2.0.0.
• Конструкция и развертывание: разработан для тяжёлой промышленности, протестирован в рабочем диапазоне датчик+удлинитель, доступность запасных частей и комплекта восстановления, опция крепления хомутом на трубe.
