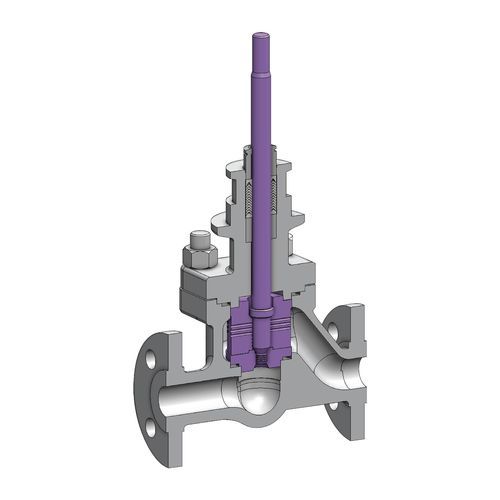

Пневматический клапан LST

гидравлическийэлектрическийдля воды

Обзор
LST (Longer Serviceable Trim) — модернизационный трим, разработанный для снижения кавитации и эрозии при малых расходах, продления срока службы компонентов и улучшения параметров регулирования в требовательных жидкостных приложениях.

Ключевые преимущества

• Продлевает срок службы трима до четырех раз при низких расходах
• Снижает повреждения от кавитации, защищая уплотнительные поверхности
• Улучшает стабильность регулирования и диапазон регулирования в критических приложениях

Longer Serviceable Trim (LST) — кратко
LST от IMI CCI — это решение для модернизации клапанов серий 840 и 860, работающих на или ниже их расчетного диапазона. Традиционные тримы при малых открытиях могут концентрировать высокоскоростные потоки и кавитацию вблизи уплотнительной поверхности, вызывая ускоренный износ, утечки и снижение надежности. LST управляет местом падения давления и интегрирует элементы контроля потока для поддержания стабильного регулирования при малых открытиях, защищая критические компоненты и повышая срок службы и эксплуатационную надежность в жидкостных приложениях.

Где возникают проблемы
При малом расходе конструктивные каналы клапана закрываются, и управление переходит на зазор между седлом (штоком) и гильзой. Это концентрирует энергию и способствует кавитации непосредственно на уплотнительной поверхности, ускоряя эрозию и ухудшая характеристики регулирования.

Что меняет LST
LST перераспределяет падение давления в сторону от уплотнительной поверхности и вводит элементы, управляющие потоком и скоростью внутри трима. В результате снижается интенсивность кавитации в критических точках, стабилизируется регулирование при малых открытиях и ограничивается повреждение деталей, что продлевает интервалы обслуживания и повышает надежность в более широком диапазоне работы.

Ключевые характеристики

• Носик штока смещает vena contracta по потоку
• Лабиринтные канавки уменьшают зазорный Cv
• Контроль зазора стабилизирует малый расход
• Конструкция гильзы с антикавитационной защитой
• Защищает уплотнительную поверхность
• Сохраняет управление при малых открытиях
• Плавный переход к полному расходу
• Дизайн, совместимый для модернизации
• Поддерживает высокую диапазонность
• Увеличивает интервалы обслуживания

Технические характеристики

• Коды проектирования: ASME B16.34
• Сертификация: PED; ATEX; CRN; TSG
• Материал: углеродистая сталь; легированная сталь; нержавеющая сталь
• Макс. класс ASME: 1500
• Температурные пределы (°C): -29 до 260
• Тип привода: пневматический; электрический; гидравлический
• Типы среды: вода; жидкость
• Категория трима: одноступенчатый; многоступенчатый
• Категория обслуживания: общая
