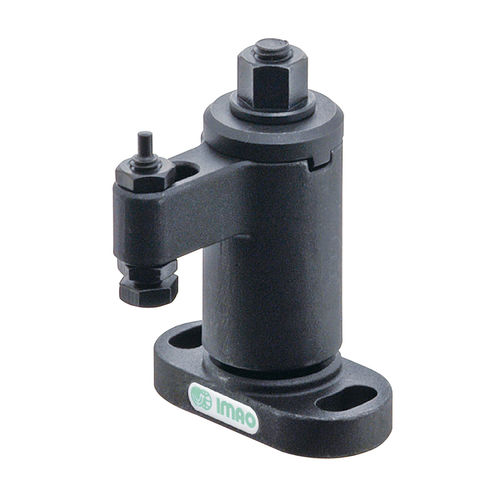

QLSWC: Поворотный зажим для контроля крутящего момента
- Ручной поворотный зажим для регулирования усилия зажима с помощью динамометрического ключа
- Винтовой механизм фиксации позволяет увеличить ход зажима и силу зажима
- Идеально подходит для обработки, сборки и контрольных приспособлений.
- Можно зажимать как черновые, так и готовые поверхности.
Зажимной рычаг поворачивается в положение над заготовкой и зажимается прямо вниз поворотом шестигранной головки.
Направление поворота зажимного рычага: По часовой стрелке (вправо)
Усилие зажима: от 2300 до 7500 Н
Допустимый момент затяжки винтов: от 6 до 45 Нм
Материалы
Основание, шайба, фланцевая гайка, зажимной шпиндель: Сталь S45C, закаленная и отпущенная, отделка черным оксидом
Корпус: сталь SCM440, закаленная и отпущенная, отделка черным оксидом
Datasheet: https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
---
