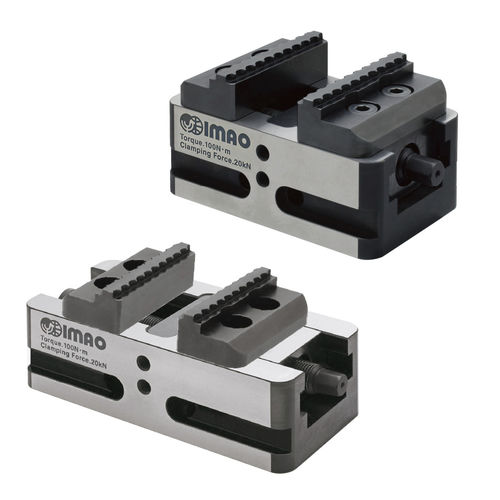

Тиски машины CP170-Nгоризонтальныйвинтовой5 осей
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Место применения
- машины
- Конструкция
- горизонтальный, винтовой, 5 осей, поворотный, со сменным захватом
- Другие характеристики
- компактный, самоцентрирующийся, из закаленной стали, с центрирующим зажимом, для обработки 5 осей, 5-сторонняя обработка, с системой затяжки, для небольших деталей, с быстрым зажимом, с основанием, для высокой нагрузки
- Максимальная сила сжатия
20 kN
- Открывание
МАКС.: 154 mm
(6 in)МИН.: 6 mm
(0 in)
Описание
ЦЕНТРИРУЮЩИЕ ЗАЖИМЫ
-Характеристика -
-Самоцентрирующиеся тиски
-Губки перемещаются к центру.
-Это всегда обеспечивает стабильное центрирование заготовки.
-Идеально подходят для 5-осевой обработки.
-Два варианта стиля губок
-Предлагаются зазубренные губки для сильного захвата и губки типа "ласточкин хвост" для жесткого зажима за счет двойного контакта.
-Выберите стиль зажимных губок в зависимости от области применения.
-Усилие зажима при 20 кН
Малая площадь зажима (зубчатые губки: 3,5 мм / губки типа "ласточкин хвост": 3 мм) экономит потери сырья.
-Компактный корпус
-Может быть легко установлен на небольшом машинном поддоне.
-Доступны два размера 130 мм или 170 мм.
Техническая информация-
Зажимное усилие: 20 кН
Допустимый момент затяжки: 100 Нм
-Материалы-
Корпус: сталь SCM440, индукционная закалка, обработка черным оксидом, прецизионная шлифовка
Основания губок: сталь SCM440, покрытие черной окисью
-Datasheet-
https://www.imao.co.jp/files/on-cat/pdf/en/cp170-n-e.pdf
---
Каталоги
5-Axis Clamping Systems
15 Страницы
