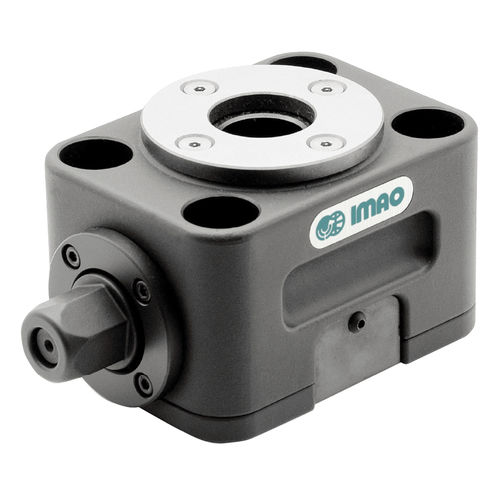

ТЯГОВЫЕ ЗАЖИМЫ БЛОКА
-Особенность -
-Зажимают заготовку снизу.
-Идеально подходит для 5-осевой обработки
Блочные тянущие зажимы устанавливаются под заготовку, что позволяет обрабатывать ее поверхности, полностью открытые для режущего инструмента. Это позволяет выполнять несколько процессов обработки одновременно
-Лучшая обрабатываемость
Блочные тянущие зажимы позволяют легко закрепить заготовку, в отличие от традиционного метода крепления винтами с шестигранной головкой снизу.
Приводятся в действие с помощью: Гайковерт, Ударный гайковерт, Роботизированный гайковерт
-Техническая информация
Зажимное усилие (кН): 6, 12
Допустимый крутящий момент винта (Н・м): 20, 40
-Материалы-
Корпус: сталь S45C, черное оксидное покрытие
Контактная площадка: сталь SCM440, закаленная и отпущенная, покрытие черным оксидом
Фиксирующая втулка: сталь SCM435, закаленная и отпущенная, отделка черным оксидом
-Datasheet-
https://www.imao.co.jp/files/on-cat/pdf/en/ptpd-e.pdf
---
