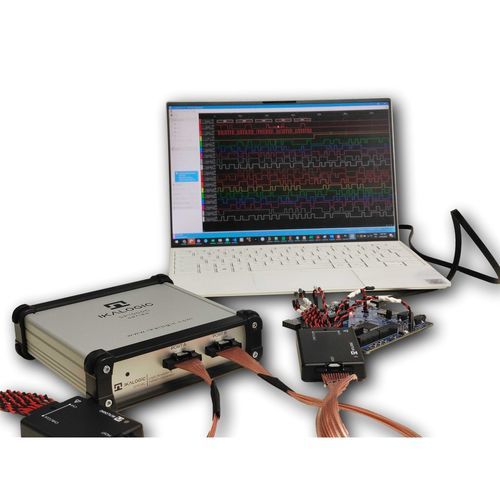

Анализатор сигнала SP1000G series

для лабораторийэлектрическийнапряжения

Логические анализаторы и генераторы сигналов произвольной формы серии SP1018G обеспечивают глубокий анализ логических сигналов и протоколов с временным разрешением 1GSPS (1ns). Внешняя опорная синхронизация (IN и OUT), вход и выход триггера, а также регулируемый порог и уровень выходного напряжения делают серию SP1000G уникальным мощным лабораторным оборудованием. В настоящее время доступна версия на 18 каналов (SP1018G), но в конечном итоге серия SP1000G разработана с нуля, чтобы предложить до 54 каналов, которые могут быть индивидуально сконфигурированы как вход, push-pull выходы или выход с открытым стоком. Обзор серии SP1000G Серия логических анализаторов SP1000G состоит из нескольких устройств: SP1018G, SP1036G и SP1054G. Они предлагают 18, 36 или 54 канала. Все приборы серии SP1000G обладают эквивалентными характеристиками (например, частота дискретизации, возможности запуска и генерации шаблонов). Технические характеристики семейства SP1000G частота захвата 1 GSPS (регулируется до 4 MSPS). Максимальная частота дискретизации, доступная при использовании всех каналов (нет компромисса между частотой дискретизации и количеством каналов). Входные каскады триггера Шмитта с регулируемыми порогами (каждая группа из 9 каналов может иметь свой входной порог). Встроенная буферная память (4 Гб, 8 Гб или 12 Гб в зависимости от модели). Сверхскоростной интерфейс USB3. Сжатие выборок (только события потребляют память и пропускную способность USB). Различные опции триггера (Edge, ширина импульса, шаблон, протокол). Сложная схема запуска, объединяющая до 18 каналов одной группы (например, порты A и B, или порты B и C). Два независимых триггерных механизма, которые можно объединить для создания каскадных триггерных последовательностей.
