Биконическая линза

из стекла BK7астигматическая

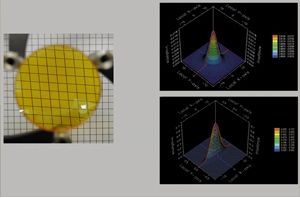

Биконические линзы имеют два разных радиуса на одной поверхности. В зависимости от области применения и необходимости устранения аберраций можно изготовить биконическую линзу со сферическими кривыми или асферическими кривыми. Биконовые линзы используются для создания фокуса эллиптической формы или линейной фокусировки. Эти линзы также используются в анаморфотных расширителях пучка для снижения астигматизма в лазерном луче. Многие волноводные лазеры производят астигматические лучи. Поскольку для большинства применений лазера требуются симметричные гауссовские лучи, астигматические лучи должны быть скорректированы. Обычным типом оптики, используемой в анаморфологических расширителях пучка и эллиптических фокусных линзах, является цилиндрическая линза. Для применения расширителя луча и некоторых фокусирующих устройств необходимо использовать два цилиндра, что приводит к сложным процедурам выравнивания. Биконическая линза может уменьшить количество элементов, используемых в этом случае, и, что более важно, уменьшить головные боли при центровке. * Биконическая оптическая мощность может быть размещена на одной поверхности. * Легко выравнивается. Перпендикулярность кривых обеспечивается механической обработкой. * Используется в анаморфных расширителях луча. * В качестве фокусирующей линзы он создает пятна эллиптической формы. * Кривизны могут быть сферическими или эллиптическими.
