Индукционная катушка

Обзор продукта

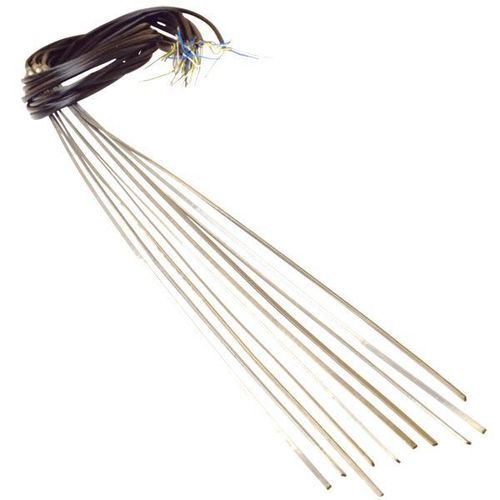

Прямые спиральные нагреватели разработаны для нагрева металлических труб небольшого диаметра. Прямые спиральные нагреватели IHP изготовлены из нержавеющей стали AISI321 и доступны в нескольких классах мощности для подбора под диаметр трубы и требования процесса. Оснащение нагревателя внутренним термопаром обеспечивает точный контроль температуры и увеличивает срок службы.

Управление и применение
Нагреватель можно сочетать с PID-шкафом управления IHP, формируя полный нагревательный комплекс с точным регулированием, функциями разогрева (ramp), регулируемой максимальной температурой и программируемыми шагами с разогревом и уставкой. Прямой спиральный нагреватель может устанавливаться под трубой или навиваться спиралью на трубу в зависимости от диаметра и требований заказчика. Обратите внимание, что после навивки в спираль нагреватель не выдерживает дальнейших изгибов после первого нагрева. IHP также оказывает поддержку при установке и профилактическом обслуживании.

Сопутствующие продукты

• Силиконовые спиральные нагреватели 200°C
• Цифровая нагревательная лента 250°C
• Цифровая нагревательная лента 450°C
• Спиральные нагреватели 750°C
• Нагреватели сопла в катушке 750°C
• Минерал-изолированный нагревательный кабель 1000°C

Технические характеристики
Материал: нержавеющая сталь AISI321 с TIG-сваркой
Нагревательный провод: NiCr80/20
Изоляция: компактный MgO
Длина PTFE-изолированных никелевых выводных проводов: 1000 mm
Защита выводов: PFA-провода, оплетенный нержавеющий кабель, оцинкованная металлическая гофрированная трубка
Ток утечки (холодный): < 0,5 mA
Допуск мощности: +5% -10%
Допуск сопротивления: +10% -5%
Прочность диэлектрика: 1000 V
Изоляция (холодный 1000Vcc): > 10 MΩ
Напряжение: 230V
Максимальная температура оболочки нагревательного элемента: 750°C
Максимальная температура кабеля: 260°C
Минимальный радиус гиба (внутренний): 10 mm
Выходы для подключения: Аксиальный, Радиальный, Тангенциальный
Стандартные модели с термопарой и без Fe/CuNi (тип J)
Другие размеры по запросу
Некоторые изделия могут временно менять исходную форму для обеспечения эффективной упаковки и безопасной транспортировки. Эти изменения легко возвращаемы при получении клиентом.

Доступные профили
○ Круглые профили - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ Квадратные профили - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ Прямоугольные профили - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

Стандартный ряд (выбор строк таблицы)
Размер(mm) - Общая длина (mm) включая холодную длину 90mm - Мощность (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
