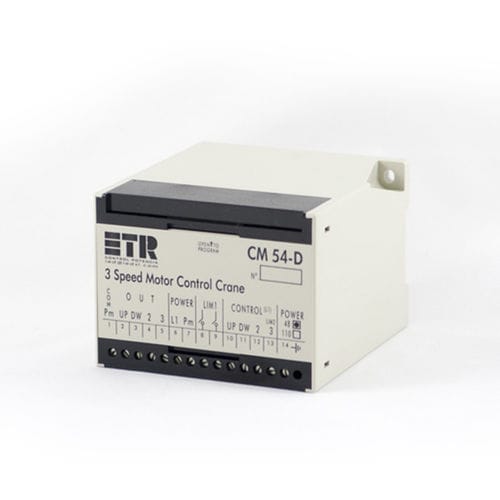

Асинхронный контроллер двигателя CM 54-D

трехфазовыйрегулятор скорости

Блок CM 54-D упрощает управление и перемещение трехскоростных двигателей, сокращая систему до 2 двойных кнопок или манипулятора. Блок CM 54-D включает в себя пять входов для сигналов скорости, направления поворота и ограничителя, а также четыре силовых выхода для воздействия на контакторы. Между этими входами и выходами находится микропроцессорная система, которая управляет любым трехскоростным движением двигателя, включая управление и действие ограничителя. Входы и выходы гальванически развязаны. Блок CM 54-D реагирует на любое устройство управления, будь то кнопка или манипулятор, выполняя ускорения, замедления и временные функции в соответствии с программой. Кроме того, блок CM 54-D имеет несколько режимов работы, которые выбираются пользователем с помощью микропереключателей, расположенных внутри блока. Управление 2/3-скоростными двигателями или двигателями Dahlander в башенных и мостовых кранах при подъеме, повороте, перемещении тележки и траверсе. Рабочие последовательности В основном, блок CM 54-D по сигналу от контакторов скорости переходит с 1-й на 2-ю и со 2-й на 3-ю передачу, предотвращая любое изменение движения до истечения запрограммированного времени "времени ускорения и замедления". Например, если "время ускорения и замедления" составляет 1,5 с и вы хотите перейти из режима ожидания на 3-ю передачу, контакторы включатся в следующей последовательности: контактор первой передачи включится сразу, контактор второй передачи включится через 1,5 с и контакт третьей передачи включится еще через 1,5 с.
