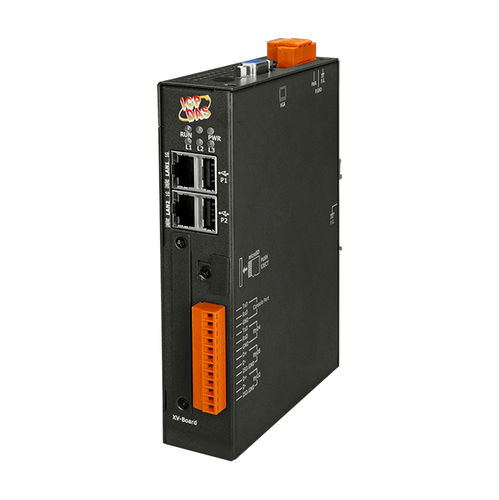

Мосток связи IEC850-211-S

TCPEthernetIP

международный стандарт, определяющий протоколы связи для интеллектуальных электронных устройств на электрических подстанциях. Он разработан Техническим комитетом 57 эталонной архитектуры электроэнергетических систем Международной электротехнической комиссии (МЭК). Цель стандарта - определить требования и обеспечить основу для достижения функциональной совместимости между ИЭУ, поставляемыми различными поставщиками. Этот протокол может работать в сетях TCP/IP или локальных сетях подстанций с использованием высокоскоростного коммутируемого Ethernet для получения необходимого времени отклика менее четырех миллисекунд для защитных реле. IEC850-211-S - это сетевой шлюз, позволяющий клиенту IEC-61850 MMS получить доступ к сети Modbus TCP в качестве клиента Modbus TCP. Протокол IEC-61850 используется в автоматизации подстанций. IEDs обмениваются информацией с другими IEDs или SCADA по протоколу IEC-61850 для устройств защиты и управления. IEC850-211-S поддерживает логический узел GGIO и объекты данных Ind, IntIn, SPCSO, ISCSO. Он также поддерживает набор данных и функцию небуферизованного отчета для обмена данными с клиентом. Правило сопоставления данных может быть настроено с помощью утилиты ICPDAS. Чтение/запись регистров Modbus через IEC-61850 Автоматическое отображение регистров Modbus на объекты данных IEC-61850 с помощью утилиты Поддерживает логический узел GGIO и объекты данных Ind, IntIn, SPCSO, ISCSO Предлагает безопасные удаленные операции с функцией Select-Before-Operate Поддерживает функциональный код Modbus 1, 2, 3, 4, 5 и 6 Позволяет до 32 серверных соединений Modbus TCP и 5 клиентских соединений IEC-61850 MMS Позволяет использовать в общей сложности 9600 регистров Modbus. (Включает катушку, дискретные входы, входные регистры и регистры удержания) Предоставляет ICD файл через утилиту
