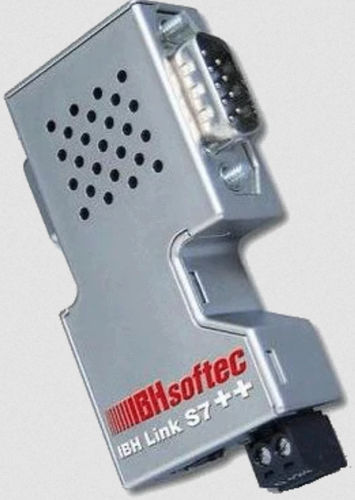

Мосток связи S7++

промышленныйTCPEthernet

Описание
Если ПЛК Siemens необходимо подключить к ПК через Ethernet, обычно используется CP/коммуникационный процессор. IBHsoftec предлагает более гибкое решение: IBH Link S7++. Это шлюз Ethernet‑PROFIBUS для программирования, настройки приводов, связи между ПК и ПЛК Siemens, межПЛКовой связи и FDT‑приложений. IBH Link S7++ можно подключить через хаб или коммутатор или напрямую к сетевой карте ПК кабелем‑кроссовером. Используемый протокол — стандартный TCP/IP, поэтому системы можно управлять через VPN или маршрутизатор. Онлайн‑функции возможны через Profibus DP до 12 Mbit/s либо через PPI/MPI. IBH Link S7++ исключает необходимость в CP Siemens и программном обеспечении Simatic Net.

Функции

• Диагностика узлов PROFIBUS через веб‑браузер
• Master Class 2 для ациклических сервисов (DPV1)
• Конфигурация через веб‑браузер
• Конфигурация через NetPro
• Поддержка Windows 8 64‑bit
• Поддержка Windows 10 64‑bit
• Поддержка Windows 11 64‑bit
• Поддержка STEP7 64‑bit
• Синхронизация времени
• Диагностика PROFIBUS
• Диагностика ведомых устройств
• Установка параметров ведомых через DPV1
• Маршрутизация наборов данных
• Конфигурация приводов
• Интеграция в TIA Portal
• DHCP
• S7‑Routing через RFC1006
• Fetch/Write через RFC1006
• PLC‑PLC связь
• Доступ к технологическим данным с других ПЛК, Windows и Linux
• Поддержка STARTER, S7‑PCT, PDM, LifeList
• Настройка и диагностика полевых устройств через TCI
• Конфигурация панелей
• НОВОЕ: подключение TRsystems notion.S Comfort Panels (TP1500/TP1900/TP2200)
• Онлайн с SIMATIC S5 через SINEC L2
• До 16 параллельных подключений ПК
• До 32 параллельных MPI / DP подключений
• Автоматическое определение профиля шины
• PG‑разъем
• RJ45 с автосогласованием
• Диагностические LED
• Питание от интерфейса MPI/DP
• Внешнее питание 24V

Программное обеспечение, драйверы и API
В комплект с IBH Link S7++ входят драйверы для SIMATIC MicroWin, STEP7, WinCC, ProTool и S7 for Windows. IBH OPC Server можно использовать для подключения визуализации к ПЛК через IBH Link S7++. Драйвер IBHNet обеспечивает прямой доступ к переменным через стандартные языки программирования, такие как Visual Basic или Delphi. В комплект включен интерфейс программирования приложений для HMI. Для Windows предоставлены примеры на Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi и Excel. Также включены примеры для Linux.

Технические характеристики

• Модель: IBH Link S7++
• Артикул: 20266
• Интерфейсы: Ethernet, PROFIBUS DP, MPI / PPI
• Скорость PROFIBUS DP: до 12 Mbit/s
• Параллельные подключения: до 16 подключений ПК; до 32 подключений MPI/DP
• Поддерживаемые протоколы: TCP/IP, RFC1006 (S7‑Routing, Fetch/Write), ISO on TCP
• Конфигурация: через веб‑браузер и через NetPro
• Поддерживаемые ОС: Windows 8/10/11 64‑bit; STEP7 64‑bit; Linux (примеры)
• Диагностика: диагностика узлов PROFIBUS через веб‑браузер, диагностика PROFIBUS, диагностика ведомых, диагностические LED
• Разъемы: PG‑разъем, RJ45 с автосогласованием
• Питание: от интерфейса MPI/DP при наличии; в противном случае внешнее питание 24V
• Дополнительные функции: синхронизация времени, маршрутизация наборов данных, конфигурация приводов, интеграция в TIA Portal, поддержка STARTER/S7‑PCT/PDM/LifeList, настройка и диагностика через TCI
