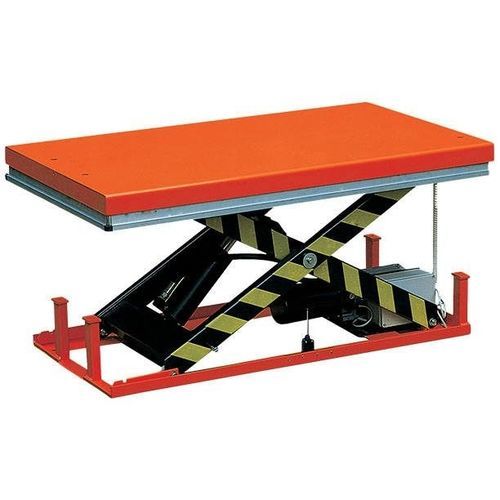

Ножничный подъемный стол HW series

гидравлическийэлектрогидравлическийстационарный

Обзор продукта
Стационарный гидравлический подъемный стол HW-Series с интегрированным электро-гидравлическим блоком питания (насос Bucher). Фиксированная ножничная конструкция с защитой от перегрузки и клапаном против взрыва/разрыва шланга предотвращает быстрое падение платформы при отказе гидросистемы. Предохранительная планка под столешницей останавливает опускание при контакте с препятствием. Подходит для монтажа над полом или в углублении; предназначен для складской обработки и обслуживания в производстве.

Ключевые особенности

• Доступные грузоподъемности: 1 000 кг, 2 000 кг и 4 000 кг
• Несколько вариантов моделей для каждой грузоподъемности с разными размерами платформ и высотами подъема
• Электро-гидравлический насос Bucher и внутренний агрегат питания
• Защита от перегрузки и переключатель компенсационного потока для управляемой низкой скорости
• Клапан при разрыве шланга/взрывозащищенный клапан и регулировочный клапан скорости опускания
• Конструкция вилки для защиты от защемления и защитные зазоры
• Самосмазывающиеся ролики и втулки
• Предохранительные планки и конечный верхний выключатель
• Пульт управления с кабелем 4 м; однофазный двигатель 220 В в стандартной комплектации на выбранных моделях (HW1001, HW1003)

Опции

• Система позиционирования (укажите диапазон регулировки при заказе)
• 220 В однофазный по запросу

Модели (сводная таблица)
i-LIFT NO. | Номер модели | Грузоподъемность kg(lb.) | Высота опущенная mm(in.) | Высота поднятая mm(in.) | Размер платформы mm(in.) | Размер базовой рамы mm(in.)
HW4006 | HW4006 | 4000 (8800) | 300 | 1400 | 2200 × 1200 | 2000 × 900
HW4005 | HW4005 | 4000 (8800) | 300 | 1400 | 2200 × 1000 | 2000 × 900
HW4004 | HW4004 | 4000 (8800) | 300 | 1400 | 2200 × 1200 | 2000 × 900
HW4003 | HW4003 | 4000 (8800) | 300 | 1400 | 2000 × 1000 | 2000 × 900
HW4002 | HW4002 | 4000 (8800) | 240 | 1100 | 2000 × 1200 | 1600 × 900
HW4001 | HW4001 | 4000 (8800) | 240 | 1100 | 1700 × 1200 | 1600 × 900
HW2006 | HW2006 | 2000 (4400) | 250 | 1300 | 2000 × 1000 | 1630 × 785
HW2005 | HW2005 | 2000 (4400) | 250 | 1300 | 2000 × 850 | 1630 × 785
HW2004 | HW2004 | 2000 (4400) | 250 | 1300 | 1700 × 1000 | 1630 × 785
HW2003 | HW2003 | 2000 (4400) | 250 | 1300 | 1700 × 850 | 1630 × 785
HW2002 | HW2002 | 2000 (4400) | 230 | 1000 | 1600 × 1000 | 1255 × 785
HW2001 | HW2001 | 2000 (4400) | 230 | 1000 | 1300 × 850 | 1255 × 785
HW1006 | HW1006 | 1000 (2200) | 240 | 1300 | 2000 × 1000 | 1580 × 640
HW1005 | HW1005 | 1000 (2200) | 240 | 1300 | 2000 × 850 | 1580 × 640
HW1004 | HW1004 | 1000 (2200) | 240 | 1300 | 1700 × 1000 | 1580 × 640
HW1003 | HW1003 | 1000 (2200) | 240 | 1300 | 1700 × 850 | 1580 × 640
HW1002 | HW1002 | 1000 (2200) | 205 | 1000 | 1600 × 1000 | 1240 × 640
HW1001 | HW1001 | 1000 (2200) | 205 | 1000 | 1300 × 820 | 1240 × 640

Применение
Стационарные подъемные столы для обработки материалов, позиционирования грузов и технического обслуживания на производственных, сборочных и сервисных площадках. Могут устанавливаться на пол или в монтажную яму.

Технические характеристики

• Грузоподъемности: 1 000 / 2 000 / 4 000 кг
• Различные размеры платформ и высоты подъема в зависимости от модели
• Электро-гидравлический насос Bucher и качественные комплектующие
• Клапан при разрыве шланга/взрывозащищенный клапан и регулировка скорости опускания для предотвращения неконтролируемого падения
• Тяжелонагруженные цилиндры с дренажем и обратным клапаном
• Защита от защемления и конструкция с защитными зазорами
• Внутренний агрегат с предохранительным клапаном и переключателем компенсационного потока
• Предохранительные планки, верхний конечный выключатель
• Пульт с кабелем 4 м; однофазный 220 В двигатель доступен на выбранных моделях
