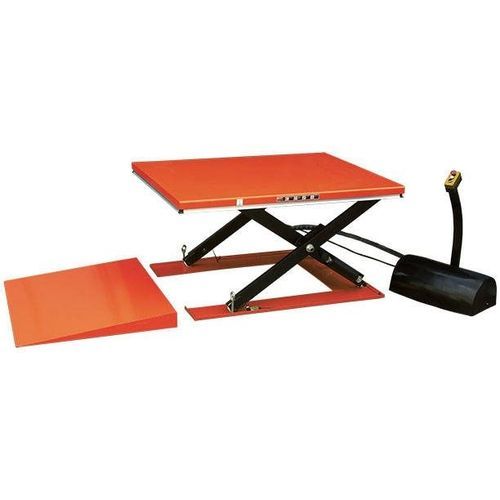

Ножничный подъемный стол HY series

электрическийгидравлическийэлектрогидравлический

Обзор
Низкопрофильный электрический подъемный стол HY-Series — ножничного типа, разработан для эффективной погрузки/разгрузки поддонов и эргономичной работы в условиях, где установка в яму невозможна. Доступен в грузоподъемностях от 1 до 2 метрических тонн, имеет очень низкую высоту в нижнем положении (85–105 мм), интегрируется в компактные производственные линии, оснащен надежным гидравлическим приводом и соответствует требованиям безопасности (EN1570). Установлены качественные компоненты, включая гидроагрегат Bucher и 24 В систему управления, обеспечивающие плавный и безопасный подъём.

Детали

• Низкопрофильный ножничный подъемный стол, грузоподъемность 1000–2000 кг (1–2 т)
• Десять стандартных моделей с различными размерами платформы и грузоподъемностью
• Прочный ножничный механизм с самосмазывающимися роликами и втулками
• Оборудован гидронасосом Bucher
• Системы безопасности: соответствие EN1570, зазор для предотвращения защемления, клапан при разрыве шланга, предохранительные планки и верхний конечный выключатель
• Управление: 24 В, рукоятка с кнопками и выключателем «мёртвый человек»; ручной пульт с кабелем 3 м
• Обеспечен доступ для обслуживания и верхний концевой выключатель
• Демо-видео продукта доступно на YouTube-канале производителя

Опции

• Система позиционного управления (указать диапазон регулировки при заказе)
• Питание 220 В, однофазное

Модели
HY2002 | 2000 kg (4400 lb) | Опущен 105 mm (4.1 in) | Поднят 870 mm (34.3 in) | Платформа 1600 x 1000 mm (63 x 40 in) | Время подъёма 35 s
HY2001 | 2000 kg (4400 lb) | Опущен 105 mm (4.1 in) | Поднят 870 mm (34.3 in) | Платформа 1600 x 1200 mm (63 x 47.2 in) | Время подъёма 35 s
HY1503 | 1500 kg (3300 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1600 x 1200 mm (63 x 47.2 in) | Время подъёма 30 s
HY1502 | 1500 kg (3300 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1600 x 1000 mm (63 x 40 in) | Время подъёма 30 s
HY1501 | 1500 kg (3300 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1600 x 800 mm (63 x 31.5 in) | Время подъёма 30 s
HY1005 | 1000 kg (2200 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1600 x 1000 mm (63 x 40 in) | Время подъёма 25 s
HY1004 | 1000 kg (2200 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1600 x 800 mm (63 x 31.5 in) | Время подъёма 25 s
HY1003 | 1000 kg (2200 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1450 x 800 mm (57.1 x 31.5 in) | Время подъёма 25 s
HY1002 | 1000 kg (2200 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1600 x 1140 mm (63 x 44.9 in) | Время подъёма 25 s
HY1001 | 1000 kg (2200 lb) | Опущен 85 mm (3.3 in) | Поднят 860 mm (33.9 in) | Платформа 1450 x 1140 mm (57.1 x 44.9 in) | Время подъёма 25 s

Технические характеристики

• Диапазон грузоподъемности: 1000–2000 kg (1–2 т)
• Высота в нижнем положении: 85–105 mm в зависимости от модели
• Высота в верхнем положении: обычно 860–870 mm в зависимости от модели
• Размеры платформы: от 1450 x 800 mm до 1600 x 1200 mm (указаны эквиваленты в дюймах)
• Время подъёма: 25–35 s в зависимости от модели
• Гидравлический агрегат: Bucher электрогидравлический насос
• Система управления: 24 V, рукоятка с кнопками и выключателем «мёртвый человек»; ручной пульт с кабелем 3 m
• Безопасность: соответствие EN1570, клапан при разрыве шланга, предохранительные планки, верхний концевой выключатель, зазор для предотвращения защемления
• Механика: самосмазывающиеся ролики и втулки
• Количество стандартных моделей: 10
• Опции: однофазное питание 220 V и система позиционного управления
