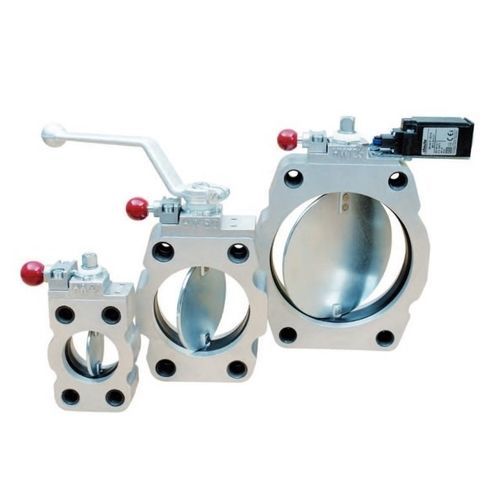

Клапан для остановки AB 16 S Series
дисковыйс рычагомдля охлаждающей воды

Клапан для остановки - AB 16 S Series - HYTORC-TECHNOLOGIES GMBH - дисковый / с рычагом / для охлаждающей воды
Клапан для остановки - AB 16 S Series - HYTORC-TECHNOLOGIES GMBH - дисковый / с рычагом / для охлаждающей воды
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Тип
дисковый
Привод
с рычагом
Функция
для остановки
Проводимые вещества
для охлаждающей воды, для масла, для топлива, для воды
Корпус
с фланцем, резьбовой, линейный
Применение
для шланга, для жидкостей, для нефтяной отрасли, для резервуара, для холодильной системы, насоса, для транспортных средств, для машины, для горнодобывающей промышленности, для автомобиля, для бака, для станка, для OEM, для применения на нефтеперерабатывающем заводе
Материал
из алюминия, из БНК, из гальванизированной стали
Число каналов
2/2 канала
Другие функции
для аспирации
Другие характеристики
нормализованный, полнопоточный, двунаправленный, для веществ со средней вязкостью, с блокировкой, коррозионностойкий, прочный, низкого давления, с раструбным соединением, большой расход, для взрывоопасной атмосферы
DN

МИН.: 32 mm
(1,26 in)

МАКС.: 125 mm
(4,921 in)

Давление

МИН.: 0,7 bar
(10,2 psi)

МАКС.: 16 bar
(232,1 psi)

Температура

МИН.: -20 °C
(-4 °F)

МАКС.: 80 °C
(176 °F)

Описание

Наши запорные клапаны предназначены в первую очередь для установки на всасывающих трубопроводах насосов и в базовом исполнении имеют монтажную поверхность SAE с присоединительными размерами, соответствующими SAE-Norm J518 - 3000 psi. Ключевая особенность: Благодаря зажимным болтам внутри монтажной поверхности SAE запорный клапан просто остается закрепленным на запорном конце после освобождения трубы или гибкого соединителя. Внутренний калибр запорного клапана увеличивается на величину поперечного сечения диска и переключающего вала, так что свободное поперечное сечение соответствует номинальному диаметру. Диск и переключающий вал сконструированы таким образом, чтобы предотвратить завихрение потока масла. Стопорная планка, автоматически включающаяся во всех положениях переключателя, обеспечивает фиксацию во всех положениях переключателя. Запорная планка фиксируется в неразъемном диске переключателя, благодаря чему запорный клапан останавливается даже без рычага переключения. Различные дополнительные фланцы и детали позволяют крепить его непосредственно к масляному баку (Т-образный фланец) или встраивать в трубу (резьбовая втулка). Благодаря боковым выемкам (Ø 0) запорный клапан может быть установлен между фланцами. В качестве альтернативы тяжелые (длинные) всасывающие трубы могут быть закреплены дополнительными винтами. Запорные клапаны могут быть оснащены концевым выключателем, который приводится в действие с помощью несъемного диска выключателя. Технические данные Допустимое рабочее давление для открытого потока с соответствующими номинальными диаметрами: 16.0 бар - избыточное давление 0.7 бар - отрицательное давление 4.0 бар - перепад давления Основные материалы: Корпус и рычаг переключения - алюминий Уплотнения - NBR Другие детали - оцинкованная сталь

---

Каталоги

Shut Off Valves AB 16
Shut Off Valves AB 16
7 Страницы
