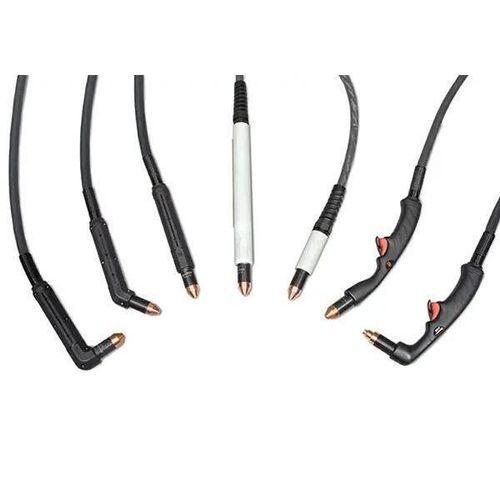

Плазменный резак-строгач Duramax®

с охлаждаением воздухомс ручным управлениемдля машины

Краткое описание
Резаки Duramax® с технологией SpringStart™ обладают надежной конструкцией и длительным сроком службы. Линейка резаков включает устройства для ручной и механизированной резки, строжки и роботизированной резки. Для резаков Duramax доступен широкий выбор специализированных расходных деталей, оптимизированных для задач строжки, резки мелких деталей, резки в труднодоступных местах и резки вровень.

Применения

• Контактная резка — резак перемещается прямо по поверхности заготовки.
• Маркировка — выполнение задиров, маркировка деталей, расположений отверстий и сварных швов.
• Механизированная резка — автоматизированная резка в портативном варианте и на столе.
• Прецизионная строжка — снятие точечных и прихваточных швов при очень низкой силе выходного тока (<25 А).
• Резка в труднодоступных местах — улучшенные возможности доступа и обзора.
• Резка вровень (flushcut).
• Резка мелких деталей (fine feature).
• Строжка в труднодоступных местах — улучшенные возможности визуального обзора и доступа при строжке в замкнутом пространстве.
• Строжка с максимальной чувствительностью — снятие металла с высокой точностью, небольшие профили строжки и операции оплавления металла.
• Строжка с максимальным снятием — интенсивное снятие металла, глубокие профили строжки и тяжелые операции оплавления металла.

Преимущества
Для ручной резки и строжки
Ручные резаки Duramax® с углом наклона 75° и 15° подходят для строжки, резки мелких деталей, резки в труднодоступных местах и резки вровень. Резак 75° удобен для обычной резки; резак 15° отводит тепловую энергию от оператора при интенсивной строжке и позволяет резать высоко расположенные объекты или в труднодоступных местах.

Для механизированной резки
Полноразмерные механизированные резаки Duramax применяются со столами ЧПУ, устройствами для прямолинейной резки и труборезами. Механизированные мини-резаки предназначены для небольших столов и для случаев, когда полноразмерный резак неудобен по длине (резка труб и компактные столы).

Для роботизированной резки
Небольшая масса и размеры роботизированных резаков Duramax упрощают интеграцию с роботизированными рукам; предусмотрены встроенные функции позиционирования и дополнительный зажим для интеграции.

Информация о неразъемно-комплектных наборах расходных деталей и адаптерах (основные сведения)
Неразъемно-комплектный набор расходных деталей Hypertherm — платформа картриджных наборов, оптимизированных для конкретных процессов и токов, упрощающая выбор и замену расходных деталей.

Адаптер для наборов расходных деталей — совместимость (таблица)
Система | Тип резака | Артикул адаптера
Powermax45® XP | Резаки Duramax® Lock для ручной, механизированной и роботизированной резки | 428951
Powermax65® | Резаки Duramax для ручной, механизированной и роботизированной резки | 428951
Powermax85® | Резаки Duramax для ручной, механизированной и роботизированной резки | 428951
Powermax105® | Резаки Duramax для ручной, механизированной и роботизированной резки | 428951

Неразъемно-комплектные наборы — ручные резаки (Contact drag cutting и FineCut®)
Процесс | Набор картриджей / Артикул
105 A (контактная резка) | 428937
85 A (контактная резка) | 428935
65 A (контактная резка) | 428931
45 A (контактная резка) | 428927
Контактная резка FineCut | 428928

Неразъемно-комплектные наборы — механизированная резка и FineCut® для механизированных резаков
Процесс | Набор картриджей / Артикул
105 A | 428936
85 A | 428934
65 A | 428930
45 A | 428925
Механизированная резка FineCut | 428926
Комплект колец омического контакта (включает 3 кольца 420580) | 428895

Неразъемно-комплектные наборы — строжка (максимальное снятие и максимальная чувствительность)
Процесс | Набор картриджей / Артикул
Строжка с максимальным съемом, 105 A | 428938
Строжка с максимальным съемом, 45–85 A | 428932
Строжка с максимальной чувствительностью, 105 A | 428939
Строжка с максимальной чувствительностью, 45–85 A | 428933

Расходные детали, которые заменяет набор (выдержки из таблиц)
Поля таблиц: Защитный экран | Кожух | Сопло | Электрод | Завихритель
Примеры артикулов, перечисленных в таблицах: 220992 | 220854 | 220990 | 220842 | 220994
Дополнительные артикулы (строки таблиц): 220818 | 220816 | 220819 | 220857 | 220941 | 220931 | 220930 | 220947 | 220993 | 220953 | 220941 | 220948 | 220955 | 220991 | 220991 | 220931 | 220930 | 220947
(в исходных таблицах приведены полные наборы артикулов расходных деталей, соответствующие различным наборам картриджей для ручных и механизированных резаков; выше приведены артикулы как в таблицах на странице).

Опции и варианты

• Углы резаков: доступны варианты, в т.ч. 75° и 15° для ручных моделей; варианты 180° для механизированных/роботизированных.
• Длина кабеля: 10.7 M (35'), 15.2 M (50'), 4.5 M (15'), 7.6 M (25').

Дополнительные аксессуары и комплекты

• Комплект зажима в сборе для роботизированного резака — №228806.
• Комплект инструмента обучения для роботизированного резака — №229456.

Примечания
Линейка резаков Duramax включает ручные, механизированные (полноразмерные и мини) и роботизированные модели, совместимые с системами Powermax (45, 65, 85, 105 A). Наличие наборов картриджей и соответствующих адаптеров позволяет модернизировать существующие резаки под картриджную платформу Hypertherm и подобрать оптимальный комплект расходных деталей под процесс и ток.

Caractéristiques / spécifications techniques

• Марка: Hypertherm
• Деноминация/серия: Duramax®
• Технологии: SpringStart™; картриджная платформа Hypertherm для расходных деталей
• Типы: ручной, механизированный (полноразмерный и мини), роботизированный
• Поддерживаемые системы: Powermax45 XP, Powermax65, Powermax85, Powermax105 (адаптер 428951 для перехода на картриджную платформу)
• Процессы: контактная резка, FineCut, механизированная резка, прецизионная строжка, строжка (max control / max removal), маркировка, резка вровень, резка мелких деталей, резка в труднодоступных местах
• Доступные углы: 75° и 15° (ручные), варианты 180° (механизированные/роботизированные)
• Длины кабеля: 4.5 m (15'), 7.6 m (25'), 10.7 m (35'), 15.2 m (50')
• Примеры артикулов картриджей/адаптеров (см. разделы выше): 428937, 428935, 428931, 428927, 428928, 428936, 428934, 428930, 428925, 428926, 428895, 428938, 428932, 428939, 428933
• Аксессуары роботизации: зажим №228806; комплект инструмента обучения №229456
• Встроенные обозначения на странице: data-product-code = "DURAMAX TORCHES"
