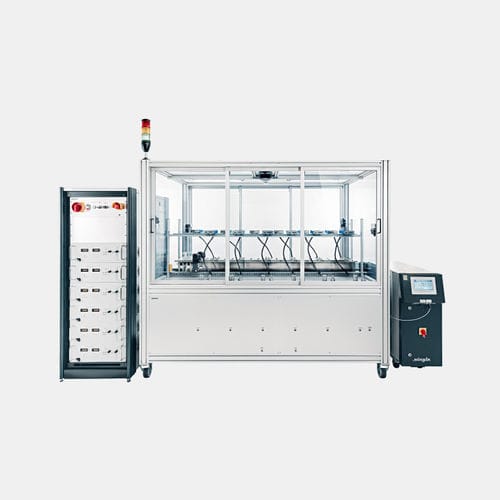

Испытательный стенд мощности PCTB series

автоматическийполупроводникагоризонтальный

Компания Alpitronic, работающая в партнерстве с ведущими производителями силовых полупроводников, имеет долгую и успешную историю разработки стендов для тестирования цикличности мощности (PCTB). Стенды Alpitronic PCTB могут одновременно тестировать на циклическую работу до 12 полумостов. Модули последовательно подключаются к двум испытательным линиям, на которые поочередно подается ток нагрузки до 1200 А, что позволяет очень эффективно использовать установленные источники тока нагрузки. Каждое тестируемое устройство подключается к цепи тока нагрузки низкоомной шиной и имеет специальный блок измерения и управления, который взаимодействует с центральным блоком управления. Это обеспечивает высокую гибкость в отношении количества тестируемых модулей. Приборы могут быть установлены на 12 охлаждающих пластинах, параллельно подключенных к контуру охлаждения с помощью быстроразъемных соединений. Стандартные охлаждающие пластины могут быть легко заменены на специальные охлаждающие пластины, которые необходимы при тестировании модулей pin-fin. Охлаждающий контур обеспечивает широкий диапазон температур потока от 25° до 120°C. Испытательный стенд также можно использовать для определения теплового сопротивления и термосопротивления модулей с циклическим питанием. После поставки испытательных стендов мы предлагаем услуги по техническому обслуживанию и калибровке, а также дистанционную и выездную поддержку и поставку запасных частей. Ключевые особенности Одновременное тестирование до 12 силовых модулей IGBT, диодов или (SiC)-MOSFET с двумя переключателями на модуль Токи нагрузки до 1200 А Температура охлаждения до 120°C Гибкие соединения модулей для всех типов корпусов Измерение теплового импеданса и термического сопротивления Испытания на циклическое изменение мощности в соответствии с AQG 324
