Лазерный станок для резки HP30035

для углеродистой сталидля плотной толидля металлической обшивки

Обзор

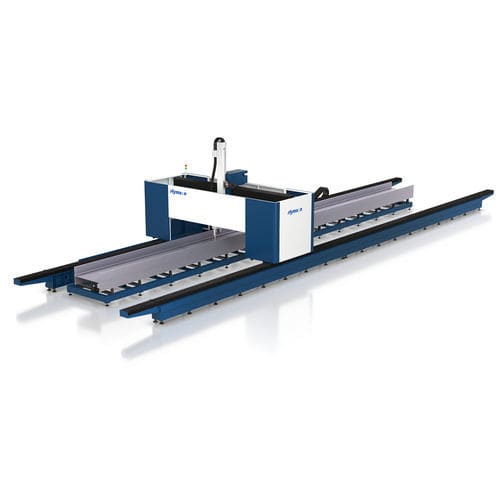

Hymson HP30035 — это CNC-лазерный станок для резки специальных профильных элементов, предназначенный для стальных конструкций (двутавровые балки, типы HW, HM, HN). Станок интегрирует резку, пробивку и фрезерование пазов в единой производственной линии.

Конструкция станка

• Разделённый корпус станка, свариваемый из высокопрочных плит, обеспечивает устойчивую раму и надёжную работу в длительной перспективе.
• Высокотемпературная обработка для снятия внутренних напряжений корпуса позволяет устранить напряжения от материала и сварки, сохраняя прочность, точность и допуски.

Конструкция балки

• Балка изготовлена из высокопрочного стали для снижения деформаций от напряжений и обеспечения стабильной работы.

Структура режущей части

• Высокоинтенсивная регулируемая опорная конструкция с отрицательной поверхностью, подходящая для резки материалов шириной 200–3000 мм.
• Нижняя опора легко регулируется и заменяется, что снижает затраты на обслуживание.
• Опциональный композитный стол для резки может использоваться для обработки плоских листов и профилей.

Серводвигатель

• Станок оснащён фирменным серводвигателем и приводом, а также энкодером высокой разрешающей способности.
• Высокая динамика, компактный дизайн и энергоэффективная работа.

Система ЧПУ
Система управления лазерной резкой FSCUT разработана на базе Windows 10, использует шину EtherCAT и модульную интегрированную архитектуру; все системные программы выполняются на процессоре ПК.

• Передовые технологии: применение ЧПУ на PC-платформе с модульной структурой функциональных блоков, расширение через ПО без изменения аппаратуры.
• Превосходная производительность: пятиосевая связь и изменение координат для сложного многоканального управления; автоматическая корректировка для слегка закрученных профилей.
• Полный набор функций: обширные опции и настройки оптимизации под конкретные области применения.
• Удобный интерфейс: реальное ядро ЧПУ обеспечивает оперативность при простоте управления.

Характеристики / Технические спецификации

• Модель / Серия: HP30035
• Мощность лазера: 20000 Вт
• Система ЧПУ: FSCUT (Windows 10, EtherCAT)
• Типы обработки: H-сталь, U-сталь, угловая сталь, плоская пластина
• Функции: сегментная резка, резка фланца и стенки, нарезка пазов и маркировка
• Связующие оси: пять осей (X/Y/Z/A/B)
• Программное обеспечение для раскроя: совместимо с Tekla, SolidWorks и CAD
• Размеры сечения обрабатываемых профилей: стенка H ≤ 1200 мм; фланец B ≤ 600 мм; длина L ≤ 12000 мм
• Толщина резки (углеродистая сталь, O2): вертикальная резка МАКС 20 мм; резка пазов МАКС 30 мм
• Диапазон резки пазов: 0–45°
• Скорость позиционирования X/Y: 40 м/мин
• Ускорение X/Y: 0,6 g
• Точность позиционирования X/Y: 0,05 мм/10 м (≤10 м), 0,1 мм/вся длина
• Габариты станка (площадь): 35 м x 5 м x 4,5 м
