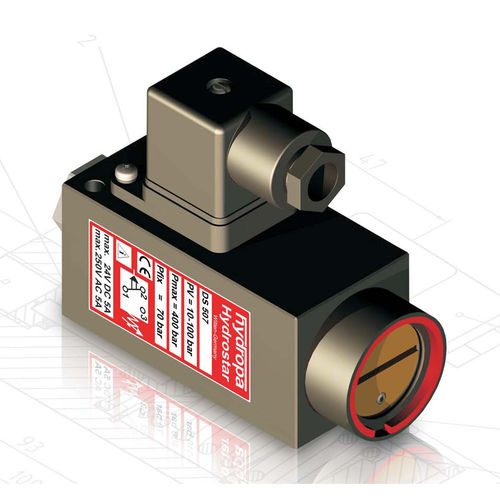

Поршневый прессостат DS-507 / 502 series

для масларегулируемый

ФУНКЦИЯ Функции переключателя давления на основании принцип поршен-весны. Микропереключатель (2) сработанный если давление лежит под установленное значение. Поступки поршеня (6) против плиты весны (5) когда строения давления вверх. Это связывает против непрерывно регулируемого обжатия весна (4). Передачи поршеня (6) сила на плиту весны (5) когда установленное давление достигается на сопле (7), позволять микропереключатель (2) и вызывать электрический сигнал. Давление быть проконтролированным определено напряжение поджатия весны (4). Регулировка достиганный путем поворачивать регулируя элемент (3). Вращение против часовой стрелки уменьшает переключение давление, пока поворачивающ в направление по часовой стрелке увеличивает переключая давление. Регулировать элемент (3) зафиксирован с обеспечивая винтом. механический стоп предотвращает пружину сжатия (4) от завладевать должный к чрезмерный поворачивать.
