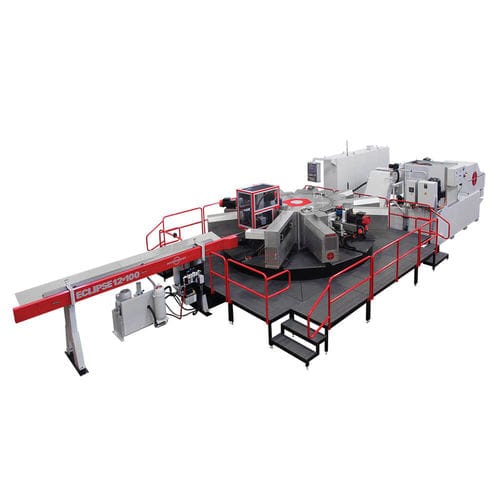

Ротационная трансферная линия Eclipse 12-100

ЧПУ12 положенийс несколькими шпинделями

Новый станок Eclipse 12-100 - это полностью переработанная концепция знаменитого многошпиндельного ротационно-трансферного станка Hydromat с полностью новыми компонентами. Он оснащен сверхпрочной чугунной станиной диаметром 2 м, что почти в два раза больше, чем у традиционного 12-станционного станка Hydromat. Эта платформа предлагает несколько инструментальных шпинделей на одной площади, интегрированных с одной системой управления стружкой и охлаждающей жидкостью. Роботизированная загрузка/выгрузка с автоматическим инвертированием обеспечивает возможность шестисторонней обработки как прутков, так и заготовок. Каждый из 12 модулей инструментальных шпинделей имеет возможность работы по 3 или 4 осям с электрическими сервошпинделями и высокотехнологичными компонентами, такими как сверхпрочные линейные направляющие для высокой точности и подшипники большого диаметра для дополнительной стабильности, которые обеспечивают более плавное резание на высоких скоростях. Система управления ЧПУ Eclipse имеет возможность отображения приспособлений для обеспечения исключительной точности между станциями. Эти модули, рассчитанные на исключительную жесткость, были спроектированы с использованием массивных литых деталей для превосходного гашения вибраций и максимальной точности. Eclipse предлагает высокую степень гибкости обработки, полученную благодаря инженерному опыту в сочетании с дальновидной концепцией - именно такое творческое мышление позволило создать этот превосходный роторный обрабатывающий центр для мелкосерийного и крупносерийного производства. Характеристики До пяти вертикальных инструментальных шпинделей доступны в качестве опции Система управления ЧПУ FANUC 30iB и сенсорный интерфейс оператора Индексный стол оснащен кольцевой муфтой Хирта, обеспечивающей точность и повторяемость индексации Время индексации стола: 0,9 секунды Системы быстрой смены цанг Hainbuch и зажима стола патрона
