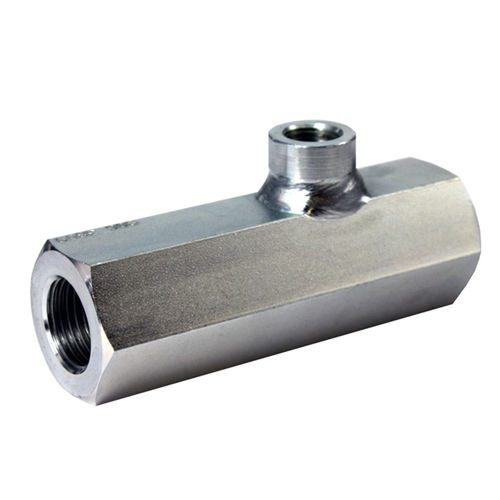

Поршневый клапан 700-10

гидравлическийпилотныйдля остановки

Обратные клапаны с гидравлическим управлением Эти гидравлические обратные клапаны являются частью запорной арматуры в соответствии с DIN ISO 1219. С помощью гидравлического входа в соединении Z можно открыть перекрытый поток A→B. Поток B→A постоянно открыт. Рабочая среда: гидравлическое масло 10 68 мм²/с, (ISO VG от 10 до 68 по DIN 51 519). Обратные клапаны без пилотного управления имеют в качестве клапанного элемента шар. Версия клапана с пилотным управлением содержит сферический шлифованный поршень клапана со встроенным шаровым обратным клапаном. Уже при открытии поршня клапана в процессе отпирания происходит дросселирование. Это демпфирует движение пилотного открытия поршня разблокировки. Благодаря этому подавляются скачки давления в рабочем объеме. Пилотное управление обеспечивает более низкое давление открытия, что особенно подходит для цилиндров с поворотным зажимом. Особенности: возможность установки в любом положении простой монтаж с помощью трубных соединений демпфирует скачки давления в потребительском объеме допускает низкое давление открытия идеально подходит для высоких рабочих давлений и потребительских объемов особенно подходит для цилиндров с поворотным зажимом Конструкция: Запорные клапаны в соответствии с DIN ISO 1219 Рабочее давление: pmax. 500 бар Монтаж: трубопровод Установочное положение: различное Пилотное управление: без/с Основной проход: A, B с резьбовым отверстием G1/4 Порт управления: Z с резьбой G1/4 Объем управления: 0,15 см³ и 0,40 см³ Объемный расход: Qmax. 15 л/мин и 55 л/мин Размер ключа: 24, 32 Среда под давлением: гидравлическое масло, по DIN 51524 Tl.1 до 3; ISO VG 10 до 68 по DIN 51519
