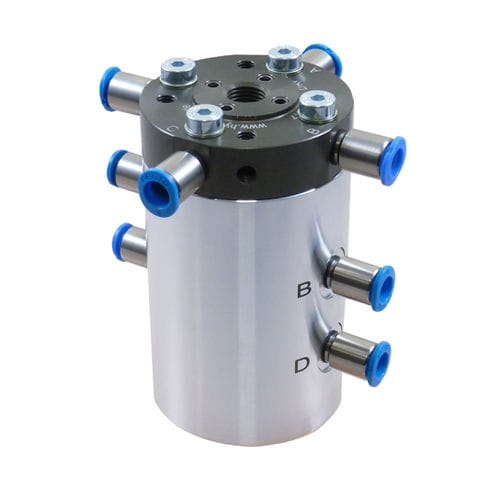

Муфта для воздуха 800-1

с измерением момента

Ротационные муфты для пневматики передают сжатый воздух от неподвижной к вращающейся части машины. Монтаж осуществляется по оси вращения детали. Для этого мы предлагаем версии с одним, двумя и четырьмя проходами. Ротационные муфты для пневматики могут быть объединены с электрическими втулками с контактными кольцами на 6, 12, 18 или 24 жилы при 24 В постоянного тока и 2 А. Особенности: из высокопрочного алюминия (корпус контактного кольца из прочного пластика) из высокопрочного алюминия малый вес возможность комбинирования пневматики и электроники с шарикоподшипниками стандартные и специальные конструкции Указания по монтажу: Ротационная муфта должна быть смонтирована таким образом, чтобы не создавать изгибающий момент для неподвижного или вращающегося компонента. Оказалось эффективным прикручивать (вращающийся) роторный поршень с соединениями вместе с пневматическими устройствами и фиксировать стоящий корпус только от скручивания (не создавать усилия в подшипниках). Пример монтажа: 1. пневматическое приспособление 2. трубопровод 3. винтовое крепление riggid 4. шланговая труба 5. расстояние 6. моментная поддержка Номинальный диаметр: 3 Рабочее давление: pmax. 10 бар Рабочая температура: от -10°C до +60°C Проходы: однопроходной, двухпроходной и четырехпроходной (пневматика) Крутящий момент: пусковой крутящий момент от 0,4 Нм до 1,1 Нм Скорость вращения: макс. 60 1/мин Порты: резьба M5, радиальные в корпусе, радиальные и аксиальные в поршне Исполнение: без и с электрической втулкой
