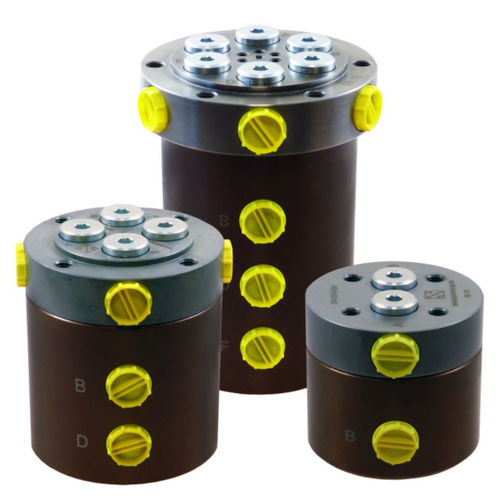

Ротационные муфты без/ с рециркуляцией утечек Ротационные муфты передают гидравлическое масло от неподвижной к вращающейся части машины. Монтаж осуществляется по оси вращения узла. В зависимости от количества уровней соединения может быть подключено несколько гидравлических элементов одностороннего или двустороннего действия. В принципе, ротационная муфта подходит только для гидравлического масла. При передаче пневматики можно использовать элементы, указанные в каталоге, при условии, что воздух фильтруется и смазывается для обеспечения смазки уплотнений и защиты от коррозии. На этапе проектирования необходимо учитывать, что вращательное движение затрудняется трением уплотнения. Это трение зависит от давления и должно учитываться при определении крутящего момента привода поворотного стола. Соответствующую информацию можно найти на релинговых диаграммах, которые показывают пусковые моменты, существующие при давлении на всех уровнях соединения. Особенности: осевые и радиальные соединения в поршне поставляются без рециркуляции и с рециркуляцией утечек подходит для пневматических и гидравлических систем возможность комбинирования с несколькими системами муфт (KDS) возможность комбинации с электрическими контактными кольцами в специальном исполнении стандартные и специальные исполнения Важное указание по эксплуатации: В зависимости от условий эксплуатации рабочее давление и крутящий момент должны быть согласованы. См. диаграммы в техническом паспорте 500-3. Указания по монтажу: Ротационная муфта должна быть смонтирована таким образом, чтобы на стоящий или вращающийся элемент не действовал поперечный момент.
