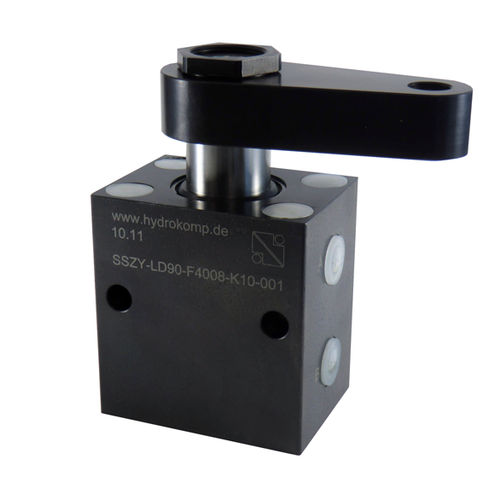

Гидравлический зажимное приспособление 240-40

для обрабатываемых деталейповоротныйдвойного действия

Поворотные зажимы, с блочным корпусом (F) Цилиндры поворотных зажимов разжимают точку зажима на заготовке. Это позволяет легко менять заготовку. Этот гидравлический цилиндр поворотного зажима работает как тяговый цилиндр двойного действия, при этом часть хода используется для вращения поршня. Модель с углом поворота 0° работает только в вертикальном положении как тяговый цилиндр. Для обеспечения длительного срока службы цилиндры в стандартной комплектации оснащены встроенным металлическим сбрасывателем. Для подачи гидравлического масла цилиндры оснащены резьбовым портом и коллекторным соединением с уплотнительным кольцом для просверленных каналов. Вы можете выбрать модель правого или левого вращения с различными стандартизированными углами поворота. Встроенная защита от перегрузки предохраняет поворотный механизм от поломки из-за блокировки вращения или неправильного монтажа зажимного рычага. В случае превышения допустимого расхода в линию подачи масла необходимо установить дроссельный обратный клапан. При затягивании или ослаблении контргайки удерживайте зажимной рычаг, чтобы предотвратить передачу крутящего момента на поршневой шток и избежать повреждения шариковой направляющей. Предлагаются модели с углами поворота 0°, 30°, 45°, 60° и 90°. Допустимое рабочее давление зависит от длины зажимного рычага. Модели с другими углами поворота могут поставляться по специальному заказу. Кроме стандартных зажимных рычагов, могут быть собраны специальные зажимные рычаги. Максимальное рабочее давление 500 бар действует не для каждой длины зажимного рычага. Подробную информацию о допустимом рабочем давлении см. на диаграммах в паспорте. Особенности: защитный металлический сбрасыватель встроенная защита от перегрузки
