Пневматический зажимное приспособление 240-20

гидравлическийдля обрабатываемых деталейповоротный

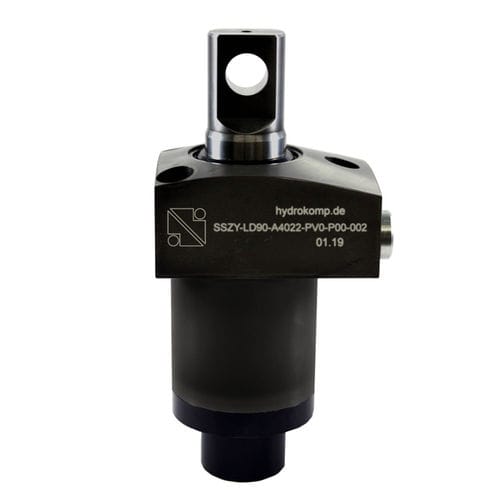

Поворотные зажимы, с верхним фланцем (A), управление положением опционально Цилиндры поворотных зажимов разжимают точку зажима на заготовке. Это позволяет легко менять заготовку. Этот гидравлический цилиндр поворотного зажима работает как тяговый цилиндр одностороннего или двустороннего действия, при этом часть хода используется для вращения поршня. Модель с углом поворота 0° работает только в вертикальном положении как тяговый цилиндр. Вы можете выбрать версию с правым или левым поворотом и различными стандартизированными углами поворота. Для подачи масла цилиндры оснащены резьбовым портом и коллекторным соединением с уплотнительным кольцом для просверленных каналов. Для обеспечения длительного срока службы цилиндры в стандартной комплектации оснащены встроенным металлическим сбрасывателем. Цилиндр поворотного зажима может быть дополнительно оснащен индуктивным или пневматическим регулятором положения. Эта функция контролирует положение зажима и разжима цилиндра. Регулятор положения не входит в комплект поставки стандартного цилиндра. Для предотвращения риска превышения допустимого расхода в линию подачи масла необходимо установить дроссельный обратный клапан. Зажимное движение инициируется наложенным движением поворота и хода. После этого следует линейный ход зажима. Предлагаются варианты с углами поворота 0°, 30°, 45°, 60° и 90°. Допустимое рабочее давление зависит от длины зажимного рычага. Для зажимных рычагов с фиксацией шток поршня может поставляться с различными держателями. Вы можете выбрать между маятниковым и клиновым. Маятник позволяет удерживать двойные зажимные рычаги. Это позволяет, например, зажимать две заготовки одновременно или создавать опору с одной стороны в процессе зажима.
