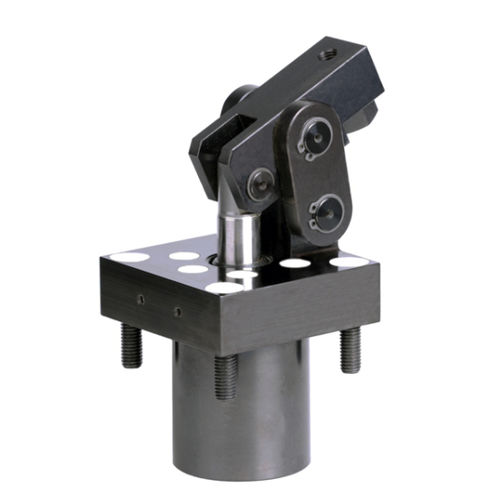

Зажимной рычаг из нержавеющей стали 250-1

резьбовой

Рычажные зажимы без/ с контролем положения Рычажные зажимные цилиндры (рычажные зажимы) предназначены в первую очередь для отдельных случаев, когда зажимное положение должно быть свободным для перемещения при разжатии заготовки. По сравнению с поворотными зажимами, рычажные зажимы имеют более компактную конструкцию и большую нагрузку на зажим. Рычажные зажимы предназначены в первую очередь для тех случаев, когда из-за сложных контуров использование поворотных зажимов нецелесообразно. Через поршень в рычаг зажима подается большое усилие. Так как рычаг зажима имеет подвижное положение, точка зажима может быть полностью освобождена. Помимо стандартного зажимного рычага можно установить специальные зажимные рычаги. Результирующую нагрузку на зажим можно определить по таблице в паспорте. Особенности: частично выдвигающийся корпус различные варианты установки приспособление легко загружается и разгружается рычаг зажима может быть оптимизирован на заготовке индуктивный или пневматический контроль положения доступны стандартные цилиндры и специальные конструкции Условия эксплуатации: Цилиндр рычажного зажима является только гидравлическим цилиндром двойного действия. Поэтому время зажатия и разжатия четко определено. Для подачи гидравлического масла можно использовать резьбовой порт G1/8 или G1/4 или коллекторное соединение с уплотнительным кольцом (опция). В горизонтальном положении рычаг зажима обеспечивает оптимальную зажимную нагрузку. Допуски заготовок с отклонением положения примерно +/-8,5° легко компенсируются. Стенд для испытания тормозов Различные заготовки зажимаются с помощью различных адаптеров. Образцы для испытаний меняются каждые пять минут. Шесть цилиндров рычажного зажима работают с двумя зажимными контурами. Дополнительную защиту обеспечивают пилотируемые обратные клапаны.
